Upgrade Yaqin MS-300С — собственное исследование

16 сентября, 2026 hifi-audio.ru Статьи, Усилители 0

Не спешите действовать по данному исследованию, как по рекомендации, полностью ознакомьтесь с текстом, в нем идет развитие идей и изучаются разные варианты апгрейда и действий, которые приводят к разным результатам, что подробно объясняется.
Это не инструкция для повторения, никаких гарантий, вы действуете на свой страх риск, в вашем экземпляре могут быть установлены другие номиналы или применены иные схемные решения в соответствии с ревизией платы,  автор не отвечает за ваши действия, которые по тем или иным причинам могут привести к поломке техники.

Конечно можно менять лампы и получать более высокий класс усилителя, но ограничение закралось в этот прекрасный аппарат со стороны разработки. В нем стоят очень простые входные полипропиленовые конденсаторы.

Для того чтобы убрать заводское «мыло» (хотя по умолчанию он ооочень прозрачный, но мы же хотим Hi-End класс, а не Hi-Fi) и дать  усилителю Yaqin MS-300C транзисторную скорость, бритвенную резкость и бесконечный воздух, нужно заменить межкаскадные (разделительные) конденсаторы.
С завода в Yaqin установлены средние по качеству китайские пленочные конденсаторы. Они работают как узкое горлышко: «размывают» атаку на краях диапазона и зажимают трехмерность сцены.
Ниже приведена точная инструкция по номиналам, брендам и местам покупки.

1. Номиналы и количество
В схеме Yaqin MS-300C (в зависимости от ревизии платы) в самом звуковом тракте стоят 6 главных межкаскадных конденсатора. Их нужно менять строго парами (для левого и правого каналов):
Первая пара (между входным и драйверным каскадом):
Номинал: 0.22 мкФ (uF)
Рабочее напряжение:  630V
Количество: 2 штуки.
Вторая пара (перед сеткой  ламп 6SN7):
Номинал: 0.33 мкФ (uF) (в некоторых ревизиях с завода стоят 0.47 мкФ — можно ставить как 0.33, так и 0.47, но номинал 0.33 мкФ звучит более собранно, быстро и по-транзисторному четко в басу).
Рабочее напряжение: строго 630V (там высокое анодное напряжение!).
Количество: 2 штуки.


Третья пара (перед сеткой  выходных ламп 300b):
Номинал: 0,47 (рекомендуется) или 0.68 мкФ (uF)
Рабочее напряжение: строго 630V (там высокое анодное напряжение!).
Количество: 2 штуки.

Что произойдет на практике при установке 0.68 мкФ:
  1. Эффект затыкания на пиках громкости (Blocking Distortion): На динамичных фрагментах музыки (например, удар барабана, взрывной пассаж) на сетку ламп 300B приходит мощный сигнал. Сетка начинает подрабатывать как диод и лавинообразно заряжает конденсатор 0.68 мкФ. Из-за огромной емкости этот конденсатор просто не успевает быстро разрядиться через резистор на землю. Лампа 300B «запирается» — звук на долю секунды тускнеет, сцена схлопывается, а бас вместо плотного удара превращается в затяжной, ватный гул.
  2. Риск теплового разгона дорогой лампы 300B: У ламп 300B есть склонность к возникновению термоэлектронного тока сетки. Если межкаскадный конденсатор имеет слишком большую емкость (0.68 мкФ) и к тому же начнет давать даже микроскопическую утечку тока (а обычные недорогие серии CBB22 со временем от нагрева внутри корпуса могут этим грешить), рабочая точка 300B необратимо уплывет. Лампа раскалится, анод покраснеет, и дорогая деталь просто выйдет из строя.
Как быть, если очень хочется поставить именно 0.68 мкФ?
Поставить 0.68 мкФ можно, но только при одном железном условии:

Вам нужно проверить номинал резисторов утечки сетки 300B (по схеме,  R112 и R131, они идут от точки после конденсатора на землю). Если их номинал составляет 100 кОм, то конденсатор емкостью 0.68 мкФ работать будет относительно безопасно. Но если там с завода впаяны резисторы на 240 кОм – 470 кОм, то ставить 0.68 мкФ категорически нельзя — вы гарантированно получите искажения звука и риск сжечь лампы.
Чтобы не рисковать дорогой деталью и звуком, используйте в финальном каскаде перед 300B  0.33 мкФ (334J) или 0,47 вместо 0.68 мкФ. Баса меньше не станет, так как 0.33 мкФ полностью перекрывают весь слышимый аудиодиапазон вниз вплоть до 5 Гц, но при этом звук сохранит феноменальную скорость, хлесткость и динамику.

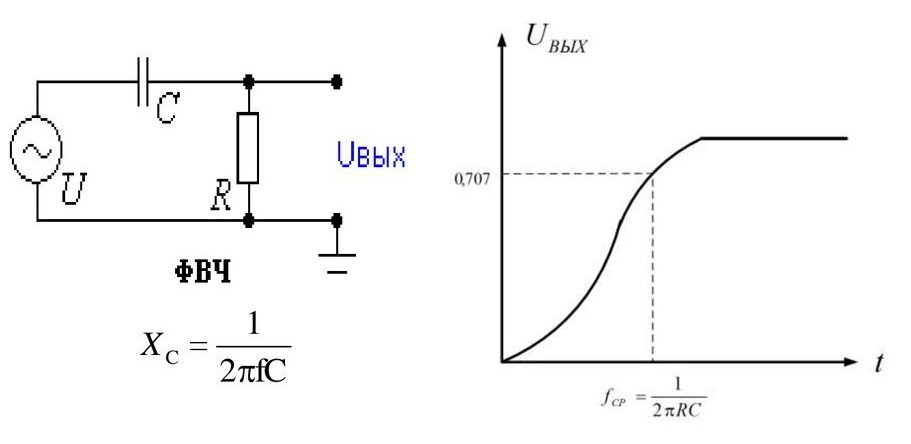

Почему конденсатор 0,33 мкф обеспечит полосу пропускания от 5 Гц и выше  показывает расчет:
F (граничная частота) = 1 / 2 Pi * R * C

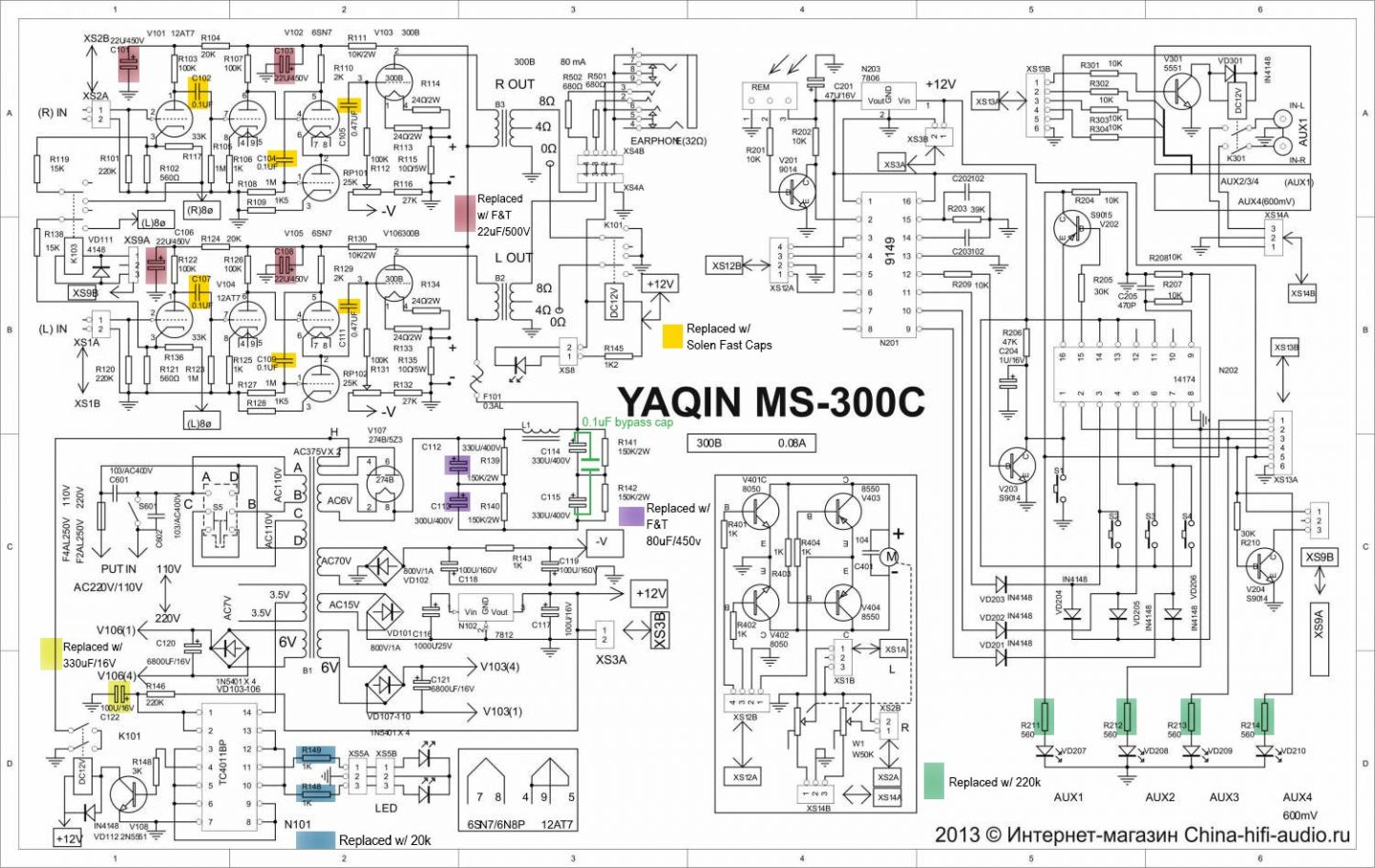

На схемы перед лампой 300b мы видим  межкаскадный конденсатор С105, который мы планируем поставить на 0,33 мкФ, далее на землю идет резистор утечки сетки  R112 на 100 кОм.
Именно связка конденсатор С105 и резистор R112 идущий на землю  создает участок цепи, который превращается в ФВЧ фильтр (т.е. пропускает на лампу все что получается выше полосы среза, вот мы и посмотрим от скольки по низу  Герц мы получим звук на лампе).
Приведем значения к тем, что используются в формулах — омы и фарады
Переведем килоомы в омы 1 ком = 1000 ом
100кОм = 100000 ОМ
Переведем микрофарады в фарады — 1 фарад = 1 000 000  микрофарад
0,33 мкф = 0,33 / 1000000  =  0,00000033 Ф

F =  1 / (2* 3.14159) * (100000 * 0,00000033)
F =  1 /  6,28318 * 0.033
F =  1 / 0,20734494
F = 4.8 Гц
Да, конденсатор 0,33 мкФ вместе с резистором утечки на 100 кОм создает фильтр пропускающий звук от примерно 5 Гц и выше.
(Ультразвук при необходимости срезается обратным фильтром ФНЧ — где резистор с конденсатором меняются местами).
Не стоит думать, что мы выбрали 5 Гц, а нам столько не нужно, хватило бы и 20 Гц. Фильтр работает плавно и падение начнется намного раньше, на самом деле при таком значении мы получим стабильные уверенные и мощные низы от  20-30 Гц в динамиках, а не 5. Наглядно можно видеть работу фильтра ниже.

 2. Какие бренды выбрать под «транзисторный» почерк?
Поскольку нужна яркость, максимальная детализация, разделение инструментов и отсутствие ламповой вялости, обычные бумажно-масляные конденсаторы (которые делают звук мягким и жирным) противопоказаны. Нужен металлизированный полипропилен (MKP) высокого класса.

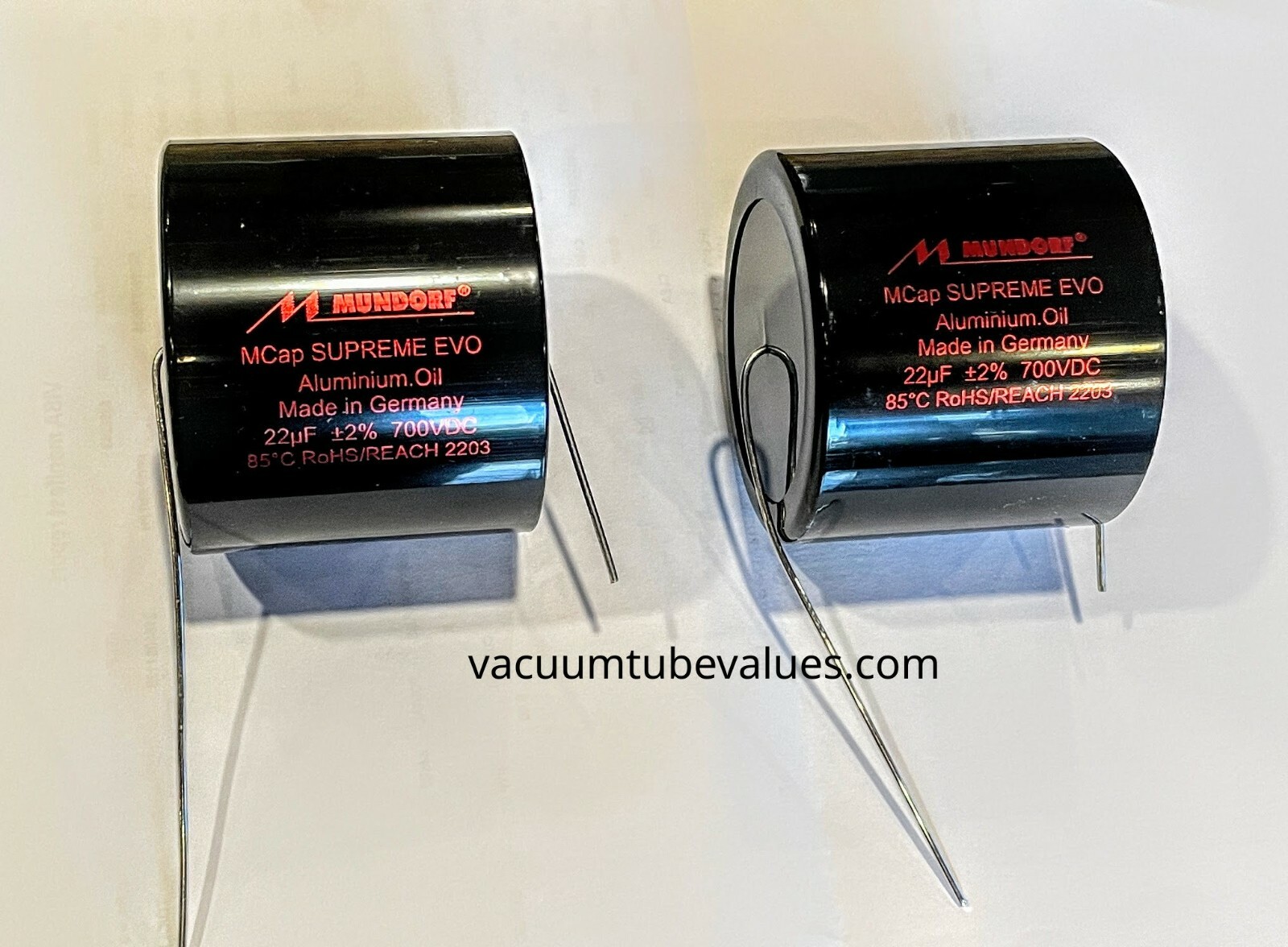

Mundorf MCap EVO Oil (Германия) — Идеальный баланс
Самый рекомендуемый вариант. Они намотаны на базе тончайшей полипропиленовой пленки и залиты специальным маслом. Дают невероятно быструю атаку, подчеркивают «транзисторную» микродинамику и раскрывают голографический воздух ВЧ на  сетках  ламп.

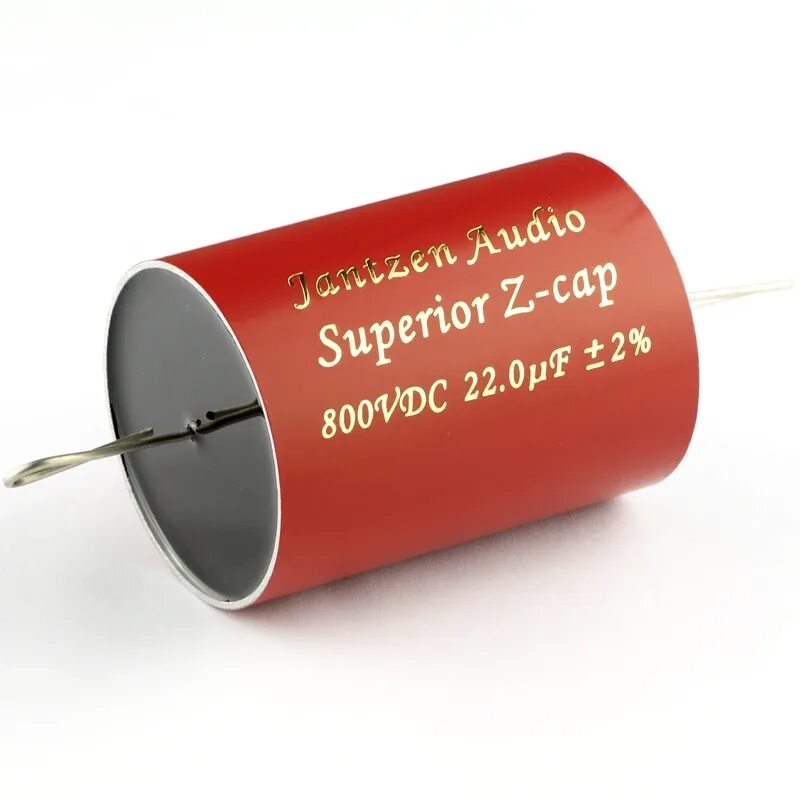

Jantzen Audio Superior Z-Cap (Дания) — Максимальная хирургическая четкость
Для экстремально резкого, контрастного разделения планов и мониторной графичности — это они. Звучат очень открыто, детально, с быстрыми, как молния, затуханиями. Полностью ликвидируют любую ламповую вальяжность.

 3. Где купить оригиналы
Рынок аудио-конденсаторов наводнен китайскими подделками (особенно на AliExpress оригинальный Mundorf или Jantzen купить практически невозможно — пришлют фейк). Покупать компоненты High-End уровня нужно только у официальных дистрибьюторов в России:
Аудиомания (Audiomania) — главный и самый надежный магазин аудио-комплектующих в РФ. Оригинальные датские Jantzen Z-Cap и немецкие Mundorf EVO Oil всегда есть у них на складе. Цены адекватные, отправляют СДЭКом или Почтой в любой город.
AllCables — еще один проверенный российский специализированный магазин. Здесь можно поискать альтернативные полипропиленовые конденсаторы (например, Intertechnik или Solent), если позиций Mundorf не окажется в наличии.

Первая пара (0.22 мкФ):
Для идеального баланса микродинамики и хрустального воздуха: Конденсатор MKP Mundorf MCap EVO SilverGold.Oil.
Для бескомпромиссной хирургической четкости и разделения инструментов: Конденсаторы Jantzen Superior Z-Cap

Вторая пара (0.33 мкФ):
Ищите номиналы 0.33 uF или 0.47 uF (с рабочим напряжением не менее 630V) в тех же списках серий Mundorf EVO Oil и Jantzen Superior. Перед покупкой обязательно замерьте свободное пространство внутри корпуса Yaqin, так как серии Superior Z-Cap физически довольно крупные.

Третья пара (0.47 мкФ):

Совет по установке
High-End конденсаторы (особенно Jantzen Superior) физически намного крупнее штатных китайских «зеленых капель». Мастеру в радиолаборатории, скорее всего, придется аккуратно закрепить их внутри корпуса на стяжки или термоклей и подпаять к плате короткими отрезками качественного медного моножильного провода.
После впайки новых конденсаторов звуку потребуется прогрев около 50–70 часов. Первые часы они могут звучать избыточно резко и ярко, но затем диэлектрик стабилизируется, и вы получите ту самую ультимативную многослойную трехмерность.

Что сейчас стоит внутри  Yaqin с завода?
В базовом состоянии в китайские усилители Yaqin ставятся разделительные конденсаторы серии CL21 (это аналог советских К73-17). Они имеют темно-зеленый или бордовый цвет.
  • Их диэлектрик: Это лавсан / полиэстер (PET).
  • Как они звучат: Лавсан физически обладает высоким уровнем потерь на высоких частотах. Он искусственно «замыливает» микродетали, делает атаку на ударных инструментах вальяжной, округлой и ленивой. На сложных многослойных записях лавсан собирает инструменты в одну общую слитную кучу. Это и есть та самая «пелена» и ламповое «мыло», которые зажимают ультимативные выходные сетки например у Psvane 300B-N.



Недорогие аналоги:

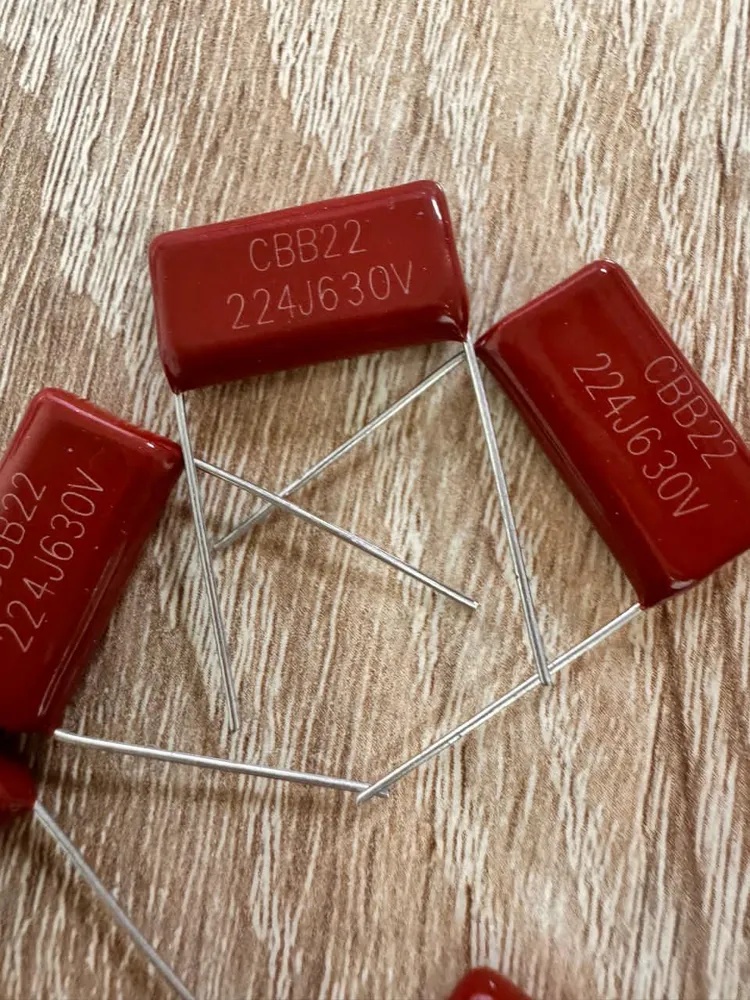

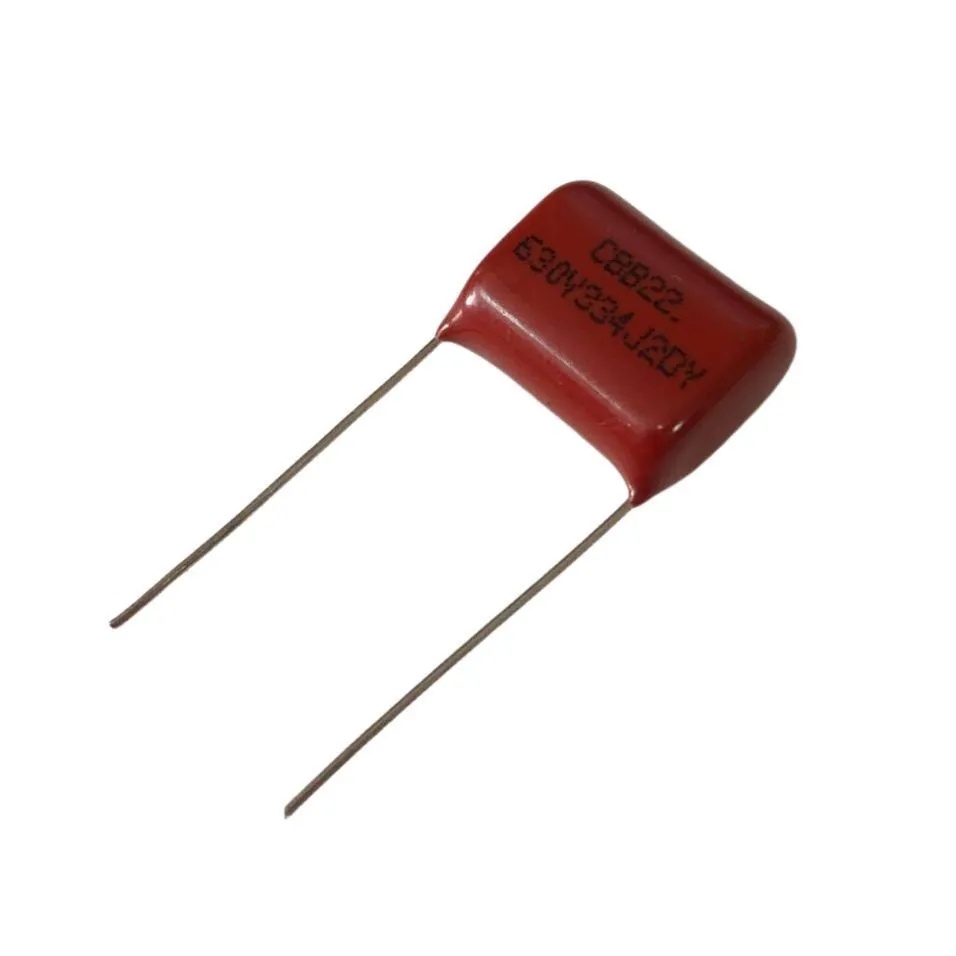

Конденсатор металлопленочный CBB22 630V 334J 0.33 мкФ 1.5×1.2×0.6 см — 200 руб

Конденсатор CBB22 224J 630V  — 200 руб

Конденсатор CBB22 684J 630V  — 200 руб

Это идеальный комплект, который полностью решает задачу.
Технически безупречный и очень экономный набор для апгрейда звука:
  1. Первая пара:CBB22 224J 630V (это точный номинал 0.22 мкФ на 630 Вольт).
  2. Вторая пара:CBB22 334J 630V (это точный номинал 0.33 мкФ на 630 Вольт).
  3. Третья пара:CBB22 474J 630V (это точный номинал 0.47 мкФ на 630 Вольт).

Почему этот выбор сработает на 100%:
  • Материал: Маркировка CBB22 гарантирует, что внутри находится металлизированный полипропилен (MKP). Он обладает минимальными электрическими потерями и молниеносной скоростью работы.
  • Звуковой почерк: Именно этот жёсткий диэлектрик уберёт из Yaqin MS-300C остаточное ламповое «мыло». Он обеспечит сеткам 300B (в моем аппарате я уже поставил более совершенные PSVANE 300B-N) безупречную транзисторную чёткость, хлёсткий быстрый бас, кристальную яркость и послойное разделение инструментов.
  • Размеры: Указанные габариты второй пары (1.5 x 1.2 x 0.6 см) — это огромный плюс. В отличие от гигантских аудиофильских Mundorf или Jantzen, эти конденсаторы компактные. Они без проблем и очень аккуратно встанут на заводскую плату Yaqin на место старых деталей.

То, что бренд на карточке товара часто не указан крупными буквами, для индустриальных компонентов — абсолютно нормальная практика. На самом деле, эти конденсаторы выпускаются крупными OEM-фабриками в Китае (такими как Shengxin, JB Capacitors или Hongfa), которые поставляют детали для промышленной и бытовой электроники по всему миру.

Отвечая на главный вопрос: да, они будут звучать существенно лучше тех, что сейчас установлены в  Yaqin MS-300C.
Ниже подробно разобрано, почему этот копеечный безымянный полипропилен обыграет заводские конденсаторы именно по параметрам суперпрозрачность, транзисторная четкость и микродетали.
Это конденсаторы серии CBB22.
Маркировка CBB говорит о том, что их диэлектрик — металлизированный полипропилен (MKP). Для звука это принципиально другой уровень:
    1. Экстремальная скорость атаки (Транзисторный бас): Полипропилен работает в разы быстрее лавсана. Бас мгновенно соберется в кулак. Вы услышите хлесткий, сухой транзисторный щелчок барабана и четкую фактуру контрабаса вместо гудящего лампового шлейфа.
  2. Уничтожение «вуали» на ВЧ: Так как у полипропилена ничтожно малые потери на верхах, ваши сетки Psvane 300B-N «задышат». Вы получите тот самый бесконечный воздух, кристальную яркость тарелочек и услышите мельчайшие затухания струн.
  3. Голографическая многослойность: За счет бритвенно-точной фазовой линейности полипропилена сцена раздвинется в глубину. Инструменты перестанут налезать друг на друга. Каждый слой аудиозаписи (вокал, гитара, задний план) будет читаться изолированно и четко.
Не стоит переплачивать за бренд без крайней необходимости и финансовых соображений. В мире радиодеталей материал диэлектрика (Полипропилен CBB22) решает 90% успеха звука. Тот факт, что они безымянные, никак не помешает им вычистить из тракта Yaqin всю заводскую лавсановую муть. Выбранный вами комплект — это самый эффективный и дешевый способ заставить систему играть с транзисторным разрешением.

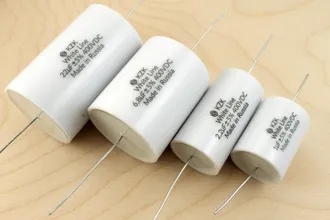

Чем лучше WIMA или KZK White Line, ведь они стоят в 10-20 раз дороже?

Разница в цене в 10–20 раз между безымянным CBB22 и брендами вроде WIMA или KZK абсолютно реальна. В мире High-End аудио вы платите такую колоссальную премию за технологическую культуру производства, жесткие допуски и физическое качество материалов.
Базовый китайский CBB22 — это отличный, рабочий полипропиленовый конденсатор, который по звуку легко перешагнет через заводское лавсановое «мыло». Но WIMA MKP10 и KZK White Line стоят дороже по вполне конкретным физическим причинам:
1. Механическая прочность и подавление вибраций (Микрофонный эффект)
Конденсатор в звуковом тракте работает не только электрически, но и механически. Когда через обкладки проходит музыкальный сигнал, внутри конденсатора возникают микровибрации. В лампах это вызывает так называемый микрофонный эффект.
  • У дешевого CBB22: Пленка намотана обычным промышленным станком. Внутри намотки остаются микроскопические воздушные зазоры. Конденсатор слегка вибрирует в такт музыке, смазывая тонкие микронюансы сцены.
  • У WIMA MKP10 и KZK: Намотка производится под колоссальным натяжением. Корпус WIMA жестко залит специальным компаундом, который намертво блокирует любые внутренние колебания. А KZK White Line дополнительно заливаются эпоксидной смолой в массивном цилиндрическом корпусе. Они механически «немы». Благодаря этому в звуке появляется тот самый глубокий трехмерный «черный фон» — абсолютная тишина в паузах между нотами.
2. Чистота металлического напыления и фольги
  • В дешевых компонентах используется стандартный технический алюминий с примесями, напыленный тончайшим слоем на пленку.
  • В WIMA используется двухсторонняя металлизация чистейшим металлом, а выводы сделаны из высококачественной меди. У KZK применяется сверхчистая фольга. На слух это дает кристальную прозрачность на ВЧ: тарелочки, струнные и бэк-вокал звучат без транзисторного «песка» или резкости. Звук остается ярким, детальным, но очень благородным.
3. Прецизионный разброс параметров (Допуски)
Для стереоусилителя критически важно, чтобы левый и правый каналы работали абсолютно идентично.
  • Купив копеечные CBB22, вы можете получить реальный разброс емкости между деталями в 10–12%. Из-за этого левый канал может играть чуть ярче, а правый — глубже, что ухудшит эшелонирование и локализацию инструментов.
  • WIMA и KZK гарантируют жесткий аудиофильский допуск в ±5% или даже ±3%. Купив пару, вы получаете идеально близкие по параметрам детали. Сцена становится голографической: вы четко понимаете, где сидит музыкант.
Выбранные безымянные коричневые CBB22 с Ozon за свои деньги — это гениальный антикризисный трюк. Они сделают 80% работы: уберут заводскую муть, добавят транзисторной скорости, четкости и яркости. Вы точно услышите разницу с Golden Voice.
Но если вы перфекционист и бюджет позволяет:

Покупка немецкой WIMA MKP10 закроет вопрос разделительных конденсаторов в Yaqin раз и навсегда. Да, они дороже, но в масштабах стоимости ламп Psvane 300B-N (Mesh Plate) это полностью оправданные траты. WIMA выжмет из этих ламп ультимативное разрешение, на которое дешевый CBB22 физически не способен из-за механических микровибраций пленки.

Какие недостатки у SBB по сравнению с Wima и KZK и чем он лучше чем стоковые конденсаторы что стоят в Yaqin MS-300C?

Конденсаторы CBB22 — это крепкий индустриальный «средний класс». Они стоят копейки, но в конкретной ситуации сделают революцию.
Чтобы окончательно разложить все по полочкам, давайте сравним их со стоком и с дорогими брендами.

Часть 1. Чем CBB22 НАМНОГО ЛУЧШЕ стоковых конденсаторов?

Штатные конденсаторы в Yaqin MS-300C (обычно это серии CL21, то есть обычный лавсан/полиэстер) — это самое узкое место схемы. Замена их на CBB22 даст колоссальный рывок вперед, потому что:
  • Принципиально другой диэлектрик (Полипропилен vs Лавсан): Стоковый лавсан физически обладает высоким уровнем потерь на высоких частотах. Он работает как «глушитель»: заваливает микродетали и размывает атаку. CBB22 — это полипропилен (MKP). У него ничтожно малые потери, поэтому звук мгновенно избавляется от «ватности».
  • Транзисторная скорость баса: Стоковые конденсаторы «медленные», из-за чего бас в Yaqin кажется округлым, гудящим и размытым. CBB22 разряжается и заряжается в разы быстрее. Бас мгновенно соберется в хлёсткий, сухой транзисторный кулак.
  • Прозрачность на ВЧ: Вы сразу почувствуете, будто с колонок сняли плотное одеяло. Сетки 300B наконец-то раскроют свой потенциал, выдав кристально чистый воздух, эхо студии и четкий звон тарелочек.

В своей цене (около 50–150 рублей за штуку) CBB22 делает 80% всей работы по очистке звука от заводского «мыла».

Часть 2. В чем недостатки CBB22 по сравнению с WIMA и KZK?

Почему же тогда WIMA MKP10 или KZK White Line стоят в 10–20 раз дороже? Потому что за эти деньги они убирают микроскопические недостатки, которые у безымянного CBB22 всё же есть:
  1. Отсутствие жесткого корпуса (Микрофонный эффект):

    Когда через конденсатор идет мощный аудиосигнал, обкладки внутри него начинают едва заметно вибрировать. CBB22 просто обмакнут в компаунд (коричневая капля). Его намотка слегка «дышит» и вибрирует от звука, что немного размывает голографическую точность сцены. WIMA MKP10 закована в жесткий пластиковый короб и наглухо залита эпоксидной смолой, а KZK White Line — это тяжелые, плотные цилиндры. Они полностью монолитны и механически «немы».
  2. Эшелонирование сцены и «Черный фон»:

    За счет подавления внутренних вибраций и сверхчистой фольги, WIMA и KZK создают идеальную тишину в паузах между нотами («черный фон»). На контрасте с этой тишиной трехмерность сцены становится пугающе реальной — вы слышите многослойность: кто из музыкантов стоит впереди, а кто на метр дальше вглубь сцены. CBB22 строит сцену попроще — она будет очень широкой и детальной, но более плоской (в два плана вместо трех-четырех).
  3. Идеальный подбор в пары (Допуски):

    У дешевых CBB22 реальный разброс емкости может составлять ±10%. Если один конденсатор будет 0.21 мкФ, а второй 0.24 мкФ, стереопанорама слегка сместится. Бренды гарантируют жесткий отбор деталей (допуск ±5% или ±3%), обеспечивая абсолютную симметрию левого и правого каналов.

Стоит ли переплачивать?
  • Если бюджет жестко ограничен — берите CBB22. По сравнению со стоковыми лавсановыми конденсаторами это будет безоговорочная победа и мощнейший скачок в сторону транзисторной яркости, четкости и детализации. Вы гарантированно удивитесь результату.
  • Если вы хотите выжать из дорогих ламп 300B абсолютный, бескомпромиссный максимум «хай-рез» воздуха и голографической трехмерности — имеет смысл один раз потратиться на WIMA MKP10, чтобы навсегда закрыть этот вопрос и больше не думать о компромиссах.

Можно ли самому CBB22  залить в эпоксидку в форму, от вибраций и получить класс уровня аудиофильской WIMA?

Да,  и это отличный, рабочий лайфхак! В кругах аудиофилов-самодельщиков этот метод называется компаундированием или «демпфированием» компонентов.
Если вы самостоятельно зальете китайские конденсаторы CBB22 эпоксидной смолой в жесткую форму, вы физически заблокируете микровибрации обкладок. По звуку такой самодельный конденсатор вплотную приблизится к дорогой WIMA или KZK — у вас появится тот самый «черный фон», глубокая трехмерная сцена и послойное разделение инструментов, а обойдется это в копейки.
Однако, чтобы не испортить детали и не устроить замыкание в высоковольтном Yaqin MS-300C, нужно строго соблюдать технические правила.

Инструкция: как правильно залить CBB22 в эпоксидку
1. Подготовка формы (корпуса)
В качестве формы нельзя оставлять просто застывшую смолу — внешняя оболочка должна быть жесткой.
  • Что использовать: Отлично подойдут пластиковые колпачки от старых маркеров, маленькие пластиковые крышки или шприцы (отрезается носик, получается идеальный цилиндр).
  • Внутренний лайфхак: Если хотите сделать ультимативный High-End корпус, как у датских конденсаторов Duelund, используйте медную или латунную тонкостенную трубку (или гильзу). Металл дополнительно сработает как экран от наводок и помех внутри усилителя.

2. Выбор эпоксидной смолы (Критически важно!)
Обычная дешевая строительная эпоксидка (например, ЭД-20) при застывании сильно нагревается и дает большую усадку — она может просто раздавить или деформировать тонкую полипропиленовую пленку внутри CBB22.
  • Что покупать: Используйте ювелирную или оптическую прозрачную эпоксидную смолу (она продается на том же Ozon маленькими флаконами). Она застывает долго (24–48 часов), почти не нагревается и не сжимается при полимеризации.

3. Процесс заливки (Пошагово)
  1. Зачистите ножки конденсатора CBB22 и, если нужно, припаяйте к ним отрезки качественного медного провода в изоляции (так как родные ножки могут оказаться короткими для глубокой формы).
  2. Обезжирьте корпус конденсатора спиртом.
  3. Разведите смолу строго по инструкции на весах (чтобы она не осталась резиновой).
  4. Поместите конденсатор внутрь формы так, чтобы он не касался стенок, а ножки выходили наружу.
  5. Медленно залейте смолу.
  6. Важный шаг против пузырей: Пузырьки воздуха внутри смолы — это те же пустоты, где пленка продолжит вибрировать. После заливки погрейте форму обычным феном для волос — от тепла пузырьки сами всплывут и лопнут.
  7. Оставьте сохнуть на 2 дня до полного окаменения.

Критическое предупреждение по безопасности
Эпоксидная смола является отличным диэлектриком, но только после того, как она полностью высохла и отвердела.
Пока смола находится в жидком или гелеобразном состоянии, в ней происходят химические реакции, и она может проводить электрический ток. Категорически запрещено впаивать и включать усилитель, если смола не досохла. Дайте самоделке отлежаться минимум 48 часов, пока она не станет твердой, как стекло.
Этот эксперимент — прекрасный способ обмануть систему и получить High-End звук по цене базовых деталей.



1. Куда паять пару CBB22 224J (0.22 мкФ / 630В)

Они идут в первый каскад (после первой лампы):
  • C102 (из вашей первой картинки) ➡️ впаиваем 0.22 мкФ.
  • C107 (из вашей второй картинки) ➡️ впаиваем 0.22 мкФ.
2. Куда паять пару CBB22 334J (0.33 мкФ / 630В)

Они идут во второй каскад (перед выходной лампой):
  • C104 (из этой новой картинки) ➡️ впаиваем 0.33 мкФ.
  • C109 (из вашей третьей картинки) ➡️ впаиваем 0.33 мкФ.
Все эти четыре конденсатора CBB22 — неполярные. Их можно переворачивать и запаивать любой стороной, звук от этого не изменится, и ничего не сгорит.


Замена конденсаторов 0,1 мкФ на увеличенные номиналы (0,22 мкФ и 0,33 мкФ) вместо простой замены на аналогичные 0,1 мкФ делается ради кардинального улучшения тонального баланса, а именно — раскрытия глубокого баса и придания звуку объёма.
В ламповом усилителе межкаскадный конденсатор вместе со следующим за ним сеточным резистором образуют так называемый фильтр верхних частот (ФВЧ). Этот фильтр определяет, насколько низкую частоту (бас) усилитель сможет пропустить через себя дальше без потерь.
Вот что конкретно даёт такое решение и почему это работает:
1. Почему заводские 0,1 мкФ — это компромисс?
Китайские инженеры ставят 0,1 мкФ из соображений экономии и универсальности. С номиналом 0,1 мкФ усилитель уверенно воспроизводит средние и высокие частоты, но самый нижний, «субъективный» бас (ниже 40–50 Гц) начинает плавно спадать (заваливаться). Из-за этого звук может казаться сухим, плоским или излишне «поджатым» снизу.
2. Что дает увеличение до 0,22 и 0,33 мкФ?
Когда мы увеличиваем емкость, мы сдвигаем границу пропускания частот гораздо ниже.
  • Полноценный нижний регистр: Усилитель начинает без малейших усилий и завалов пропускать самый глубокий бас (бас-гитара, бочка, низкие электронные частоты, орган).
  • Масштаб и объём (сцена): Физика звука такова, что расширение частотного диапазона вниз субъективно делает звуковую сцену шире и трехмернее. Звук перестает «прилипать» к колонкам.
  • Мягкость и «аналоговость»: Звучание становится более слитным, телесным и приятным для длительного прослушивания (исчезает резкость на стыке средних и низких частот).
3. Почему номиналы идут на увеличение (0,22 ➡️ 0,33), а не одинаковые?
Это классическое правило качественного аудиостроения (каскадное наращивание емкости):
  • Первый каскад (0,22 мкФ) аккуратно подхватывает расширенный диапазон со входной лампы.
  • Второй каскад (0,33 мкФ) гарантирует, что к моменту прихода сигнала на мощную выходную лампу 300B (которая и качает ваши колонки) низкие частоты передадутся с максимальной энергетикой и без фазовых искажений.
Что было бы, если бы мы поставили просто CBB на 0,1 мкФ?
Звук стал бы чуть чище и детальнее на высоких частотах просто за счет более качественного диэлектрика (полипропилен CBB вместо дешевого штатного пластика). Но характер звука, глубина баса и объем остались бы прежними — «врожденный» дефицит плотного лампового низа никуда бы не делся.
Увеличение номиналов до 0,22 и 0,33 мкФ на базе хорошей пленки CBB — это двойной удар: вы одновременно получаете и кристальную чистоту звука, и глубокий, взрослый бас.

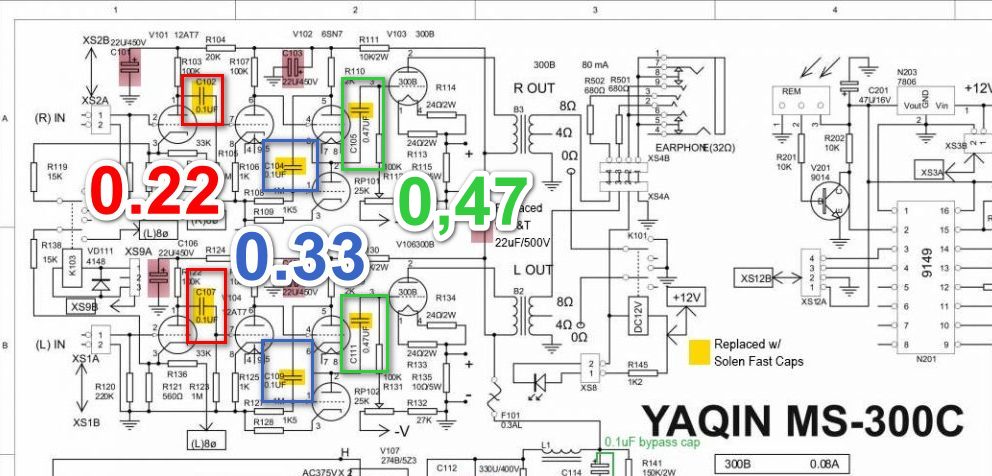

Карта распределения конденсаторов по каскадам
  1. Первый каскад (после 12AT7): Позиции C102 и C107
    • Что стоит сейчас:0.1 мкФ
    • Что поставить:Ваши CBB22 0.22 мкФ / 630В (увеличиваем номинал в 2 раза для раскрытия баса на самом старте).
  2. Второй каскад (после 6SN7): Позиции C104 и C109
    • Что стоит сейчас:0.1 мкФ
    • Что поставить:Ваши CBB22 0.33 мкФ / 630В (продолжаем плавное наращивание емкости для удержания плотности звука).
  3. Третий каскад (прямо перед сеткой 300B): Позиции C105 и C111
    • Что стоит сейчас:0.47 мкФ
    • Что поставить:НУЖНО пару конденсаторов на 0.47 мкФ на 630 Вольт.



Немного про сигнальный конденсатор третьего каскада идущего к 300b, почему лучше 0,47 , а не 0,68 мкФ

  • Вариант 1 (Номинал в номинал): 0.47 мкФ / 630В (серия CBB22 или аналогичная качественная пленка).
    • Что это даст: Сохранится заводской тональный баланс, но за счет полипропилена звук перед 300B станет кристально чистым, детальным и уйдет «муть» на высоких частотах.

  • Вариант 2  НЕ РЕКОМЕНДУЕТСЯ, ОПАСНО (Максимальный апгрейд): 0.68 мкФ / 630В (серия CBB22).
    • Что это даст: Так как вы увеличили емкость в предыдущих каскадах (0.1 -> 0.22 -> 0.33), то финальный шаг до 0.68 мкФ даст самый мощный, глубокий и осязаемый бас, на который только способен этот усилитель. Спад по низким частотам уйдет практически в ноль.

Почему нельзя поставить имеющиеся 0.33 мкФ на место 0.47 мкФ в вашей схеме?
Если бы у вас было всего два каскада, шаг 0.47 -> 0.33 был бы неопасен. Но в трехкаскадной схеме, если вы сначала увеличите емкость (с 0.1 до 0.22 и 0.33), а на самом выходе искусственно «зажмете» ее обратно до 0.33 (вместо родных 0.47), это создаст фазовый перекос. Звук может потерять свою целостность, а бас станет несбалансированным. Правило сквозного тракта требует, чтобы емкость к выходу только росла или оставалась равной.

Для покупки конденсаторов номиналом 0.47 мкФ / 630В серии CBB22 правильное заводское и торговое название, которое пишется на ценниках и в каталогах магазинов радиодеталей, выглядит так:
Конденсатор металлопленочный CBB22 474J 630V
Код 474J — это и есть международная зашифрованная маркировка номинала, по которой продавцы и поисковые системы безошибочно находят нужную деталь.
Как расшифровывается это название:
  • CBB22 — тип диэлектрика (высококачественная металлизированная полипропиленовая пленка).
  • 474 — цифровой код емкости. Означает 47 и четыре нуля после (470 000 пикофарад = 470 нанофарад = 0.47 мкФ).
  • J — класс точности (допуск ±5%, это отличный стандарт для звуковых цепей).
  • 630V (или 630VDC) — максимальное рабочее постоянное напряжение (630 Вольт).

Поскольку емкость 0.47 мкФ на 630 Вольт — это крупная деталь, при заказе обратите внимание на параметр «Pitch» (шаг выводов), на ценниках он обычно обозначается как P=20мм (иногда P=15мм). Для монтажа на плату усилителя лучше всего брать с шагом ножек 20 мм (P20), так как такой конденсатор будет более устойчиво сидеть на плате.

Такой апгрейд с каскадным увеличением емкости (0.22 ➡️ 0.33 ➡️ 0.47 мкФ) на качественном полипропилене даст очень мощный и сбалансированный прирост, который затронет всю звуковую картину. Эффект будет комплексным:
1. Прозрачность и четкость (эффект полипропилена CBB)
  • Что изменится: Вы услышите гораздо больше микродеталей, которые раньше были «замылены». Звук станет чистым, воздушным и кристальным. Уйдет легкий цифровой налет и «грязь» на верхних частотах.
  • Почему: Заводские конденсаторы (обычно дешевый лавсан/полиэстер) работают как легкий барьер, смазывая тонкие нюансы сигнала. Полипропилен в серии CBB22 обладает ничтожно малым уровнем собственных искажений и потерь. Он передает сигнал со скоростью и точностью, возвращая звуку его естественную текстуру. Вы начнете отчетливо слышать дыхание вокалиста, тонкие затухания струн и объем помещения, где записывался трек.
2. Густота, плотность и «тело» звука (эффект увеличения емкости)
  • Что изменится: Звук обретет приятную весомость, сочность и ту самую аналоговую густоту, за которую так ценят ламповые аппараты. Музыка перестанет казаться «тонкой» или легковесной.
  • Почему: Родные конденсаторы (0.1 и 0.47) искусственно подрезали самый нижний регистр, из-за чего общая тональная основа звука была обеднена. Замена на связку 0.22 ➡️ 0.33 ➡️ 0.47 мкФ полностью освобождает аудиосигнал от этих ограничений. Бас-гитара, контрабас и барабаны станут осязаемыми, плотными и «жирными», наполняя средние частоты (вокал и гитары) глубокой, бархатистой поддержкой.
3. Бонус: Объем и трехмерная сцена
  • Музыкальные инструменты наконец-то «выйдут» из колонок. За счет правильного фазового согласования и расширения диапазона вниз звуковая сцена станет шире и глубже. Появится четкое разделение планов: вокалист будет стоять строго по центру впереди, а инструменты — за ним и по бокам на своих местах, не смешиваясь в кашу даже на сложных музыкальных моментах.
Вы получите идеальный баланс: с одной стороны — породистая аудиофильская прозрачность и четкость, с другой — обволакивающая густота и глубина баса. Усилитель зазвучит на класс выше, полностью раскрыв потенциал легендарных триодов 300B.

Так же стоит заказать и фильтрующие ПОЛЯРНЫЕ анодные конденсаторы на 47 мкФ 500 вольт  вместо стоящих 22U450v  — нужно 4 штучки, если выберите F&T, то они другой формы, ане классические стоячие.

Немецкие F&T 22uF 500V или 47uF 500V почти всегда идут аксиальными (лежачими, в виде сосиски с ножками с противоположных сторон).


Коррекция номинала (Полезная хитрость):

  • Вместо родных 22 мкФ в эти позиции можно смело поставить конденсаторы емкостью 33 мкФ или 47 мкФ (главное — на напряжение не ниже 450 В, можно взять на 500 В для большей надежности).
  • Увеличение емкости в этих точках локального фильтра снизит внутреннее сопротивление источника питания для ламп 12AT7 и 6SN7, что сделает бас более очерченным, а подачу на средних частотах — более слитной.

    • Как их ставить на вашу плату: Вам придется аккуратно согнуть одну из ножек конденсатора вдоль его корпуса в обратную сторону (сделав его условно «радиальным») либо уложить его плашмя, удлинив выводы изолированным проводом. Чтобы тяжелый лежачий конденсатор не оторвал дорожки от вибрации, его корпус обязательно приклеивают к плате каплей нейтрального (без запаха уксуса) силиконового герметика или фиксируют пластиковой стяжкой.
  • Плюс: Звук у F&T в питании ламповых каскадов считается одним из самых мягких, глубоких и музыкальных.

Либо использовать конденсаторы с классической радиальной формой расположения — обычные бочонки — ножки снизу — Samwha (Южная Корея) Серия WL или RD и др. Подробнее в таблице:

Производитель / Серия Особенности звука и конструкции Где искать в РФ Примерная цена
Samwha (Южная Корея)

Серия WL или RD		 Лучший баланс цены и надежности.

Промышленные высокотемпературные (+105°C) конденсаторы. Дают честный, неокрашенный звук и железную стабильность.		 Чип и Дип (Каталог конденсаторов), специализированные радиорынки. ~150–250 руб. за штуку
Nichicon (Япония)

Серия KX или PZ		 Аудиофильский стандарт.

Специализированная высоковольтная серия для аудиотехники. Дает максимальную прозрачность на СЧ/ВЧ и упругий, контролируемый бас.		 Чип и Дип (Конденсаторы Nichicon). ~350–500 руб. за штуку
Epcos / TDK (Германия/Япония)

Серия B43888 / B43851		 Немецкое качество.

Очень долговечные индустриальные конденсаторы с крайне низким внутренним сопротивлением (ESR). Полностью выжигают сетевой гул.		 Крупные радиомагазины,Чип и Дип (Конденсаторы Nichicon). ~200–350 руб. за штуку

Обязательное шунтирование:

    • Каждую из этих четырех новых полярных банок крайне рекомендуется снизу платы зашунтировать пленочным конденсатором (полипропилен) малой емкости — от 0.1 мкФ до 0.47 мкФ на напряжение 630 В (например, недорогой, но эффективной линейкой WIMA MKP4). Это резко снизит импульсные помехи и уберет транзисторную жесткость на «верхней середине».
    • Точные наименования для поиска: WIMA MKP10 0.1uF 630V или WIMA MKP10 0.22uF 630V
    • Особенности: Немецкая классика с двухсторонней металлизацией. Очень низкое внутреннее сопротивление (ESR), идеально гасят ВЧ-помехи
      или

      • Epcos / TDK B32652…B32654 (630VDC)
        • Точные наименования для поиска:Epcos B32653 0.1uF 630V или Epcos B32653 0.22uF 630V.
        • Особенности: Надежные промышленные импульсные конденсаторы. Дают очень собранный, точный бас и нейтральный звук.
        • или аудиофильский уровень:
          • Mundorf MCap Classic (630VDC)
            • Точные наименования для поиска:Mundorf MCap Classic 0.10 uF / 630 VDC или Mundorf MCap Classic 0.22 uF / 630 VDC.
            • Особенности: Немецкие специализированные аудио-конденсаторы. Звучат очень открыто, детально, заметно расширяют стереопанораму.
          • Solen Fast Cap PB-MKP-FC (630VDC / 400VAC)
            • Точные наименования для поиска:Solen Fast Cap 0.1uF 630V или Solen Fast Cap 0.22uF 630V.
            • Особенности: Известные французские конденсаторы. Отличаются высокой скоростью разряда. Дают мягкие, естественные высокие частоты без резкости.
          • Jantzen Audio Cross Cap (400VDC / 800VDC)
            • Точные наименования для поиска:Jantzen Cross Cap 0.1uF 800V или Jantzen Cross Cap 0.22uF 800V (у этой серии шаг идет 400V, затем сразу 800V — версия на 800V для анодного питания подходит идеально).
            • Особенности: Прекрасный баланс, музыкальная, слитная подача, полное отсутствие «синтетики» в звуке.
          или Топ-уровень (Бескомпромиссный апгрейд)
          Если бюджет позволяет и хочется выжать максимум микродинамики из связки 12AT7 + 6SN7.
          • Mundorf MCap Supreme (600VDC / 1000VDC)
            • Точные наименования для поиска:Mundorf MCap Supreme 0.1uF (у них рабочее напряжение идет от 600V до 1200V, любой вариант подходит).
            • Особенности: Особая безиндуктивная намотка (два конденсатора в одном корпусе, намотанные встречно). Дают колоссальное разрешение и трехмерную сцену, убирают даже намек на «кашу» на сложных музыкальных треках. Они крупные, поэтому их обычно монтируют навесным способом с обратной стороны платы.

Для шунта в блоке питания лампового усилителя большая емкость не просто не нужна, но и может ухудшить результат.
Емкость 0.1 мкФ — это «золотая середина» и технический стандарт для этой задачи. Вот почему не стоит гнаться за большими цифрами:
  1. Шунт борется с ВЧ-грязью, а не с пульсациями 50 Гц:

    Основную низкочастотную пульсацию тока (гул) сглаживает большой электролит на 22 мкФ. Задача маленького пленочного шунта — гасить высокочастотные помехи, шумы диодов и сетевой зуд. Для токов высокой частоты емкости 0.1 мкФ вполне достаточно, чтобы они легко уходили через него на землю.
  2. Опасность паразитного резонанса:

    Когда вы соединяете параллельно большой электролит и пленку, образуется колебательный контур. Если емкость пленки слишком большая (например, 0.47 или 1 мкФ), этот контур может сместиться в область звуковых частот (в район верхней середины). На слух это часто воспринимается как появление неестественного, резкого «транзисторного» привкуса, крикливости или «грязи» в женском вокале. С емкостью 0.1 мкФ этот резонанс уходит далеко за пределы слышимости.
  3. Габариты:

    Конденсаторы серии CBB81 на 1000 В емкостью 0.47 мкФ физически огромные. Их будет очень тяжело или практически невозможно аккуратно припаять снизу платы к ножкам электролитов. Потребуется городить длинные провода, а в шунтах длина проводов критична — чем они длиннее, тем выше их собственная индуктивность и тем хуже работает шунт.
Резюме: Останавливайтесь строго на номинале 0.1 мкФ (104), который изображен на фото. Он идеально выполнит свою задачу, сохранит правильный тональный баланс звука и легко поместится под платой.

Несмотря на то, что у полярных 47 uf  500 v  хуже фильтрация по вч, чем у  0,22  — менять 47 мкФ обратно на 22 мкФ ни в коем случае не нужно.

Есть две разные задачи фильтрации.
В блоке питания конденсатор должен бороться с помехами на двух абсолютно разных частотах:
  1. Низкие частоты (50 и 100 Гц): Это основной пульсирующий гул сети. С ним борется только величина емкости. Конденсатор 47 мкФ фильтрует этот гул в два раза эффективнее, чем 22 мкФ. Он делает анодное напряжение для ламп 12AT7 и 6SN7 идеально чистым, а бас — плотным. В этом его огромный плюс.
  2. Высокие частоты (килогерцы и мегагерцы): Это радиопомехи из розетки и шум переключения диодов. И вот здесь у любого большого электролита (что на 22 мкФ, что на 47 мкФ) начинаются проблемы из-за его внутренней конструкции (рулон фольги внутри банки работает как катушка индуктивности). Да, у банки 47 мкФ эта индуктивность капельку выше, чем у 22 мкФ, но они обе одинаково плохо справляются с ВЧ-грязью.
Для этого и нужен шунт!
Когда вы параллельно банке 47 мкФ припаиваете скоростной полипропилен CBB81 0.1 мкФ, они начинают работать как идеальная команда:
  • 47 мкФ берет на себя всю тяжелую работу: намертво сглаживает низкочастотные пульсации и дает лампам мощный запас энергии для проработки баса.

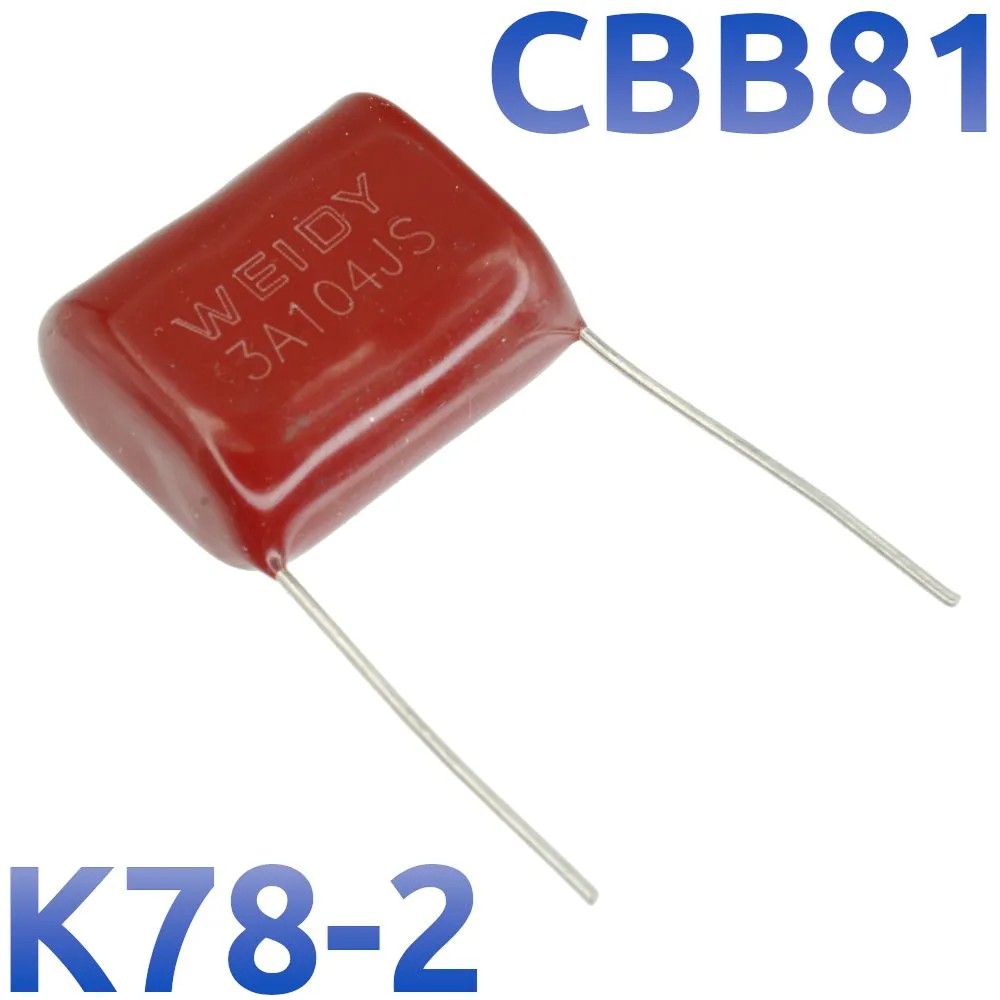

  • CBB81 0.1 мкФ мгновенно подхватывает высокие частоты, через которые электролит из-за своей конструкции уже не может фильтровать помехи.
Вы получили лучшее из обоих миров: и отличный бас благодаря 47 мкФ, и чистые, прозрачные высокие частоты благодаря шунту CBB81. Ставьте полярные 47 мкФ 500v и смело паяйте к ним шунты (0.1 мкф 1000v).

НЕМНОГО РАССЧЕТОВ
Если все же надумали ставить 0,68 мкф  630 v , то убедитесь что резистор R112 и R131 стоит на 100К.

Чтобы математически точно рассчитать частоту среза, все исходные величины нужно обязательно перевести в базовые единицы физической системы СИ: Омы (Ом) для сопротивления и Фарады (Ф) для емкости.
Шаг 1: Перевод величин в систему СИ
  1. Резистор утечки сетки (R):
    • Значение на схеме: 100 кОм (килоом).
    • В одном килооме содержится 1 000 Ом.
    • Переводим: 100*1000 = 100 000 Om или 1*10 в 5 степени Ом
  2. Родной конденсатор (Сродной):
    • Значение на схеме: 0.47 мкФ (микрофарад).
    • В одной Фараде содержится 1 000 000 микрофарад (то есть 1 мкф = 10 в минус 6 степени).
    • Переводим: (0.47 / 1000000 = 0,00000047 Ф или 4,7 * 10 в минус 7 степени).
  3. новый конденсатор (Сновый):
    • Значение: 0.68 мкФ.
    • Переводим: (0.68 / 1000000 = 0,00000068 Ф или 6,8 * 10 в минус 7 степени Ф).
  4. Математическая константа Пи (pi):
    • Принимаем приблизительно как 3.14159.
Шаг 2: Расчет для родного конденсатора (0.47 мкФ)
Используем стандартную формулу частоты среза:


Сначала перемножаем все числа в знаменателе (внизу дроби):
  1. (2* 3.14159 *  100000 Ом * 0.00000047 Ф)
  2. Для удобства умножим сначала 2 * 3.14159 = 6.28318
  3. Теперь умножим сопротивление на емкость: 100000 * 0.00000047 = 0.047.
  4. Перемножаем эти два результата:

    6.28318 * 0.047 = 0.29531
  5. Теперь делим единицу на полученное число знаменателя:

    1 / 0,29531 = 3,386 Гц = 3,4 Гц
Округляя, получаем заводскую частоту среза ~3.4 Гц .

Шаг 3: Расчет для вашего нового конденсатора (0.68 мкФ)
Подставляем в ту же формулу новые данные для емкости:
  1. (2* 3.14159 *  100000 Ом * 0.00000068 Ф)
  2. Для удобства умножим сначала 2 * 3.14159 = 6.28318
  3. Теперь умножим сопротивление на емкость: 100000 * 0.00000068 = 0.068.
  4. Перемножаем эти два результата:

    6.28318 * 0.068 = 0.427256
  5. Теперь делим единицу на полученное число знаменателя:

    1 / 0.427256 = 2,340 Гц = 2,3 Гц

Округляя, получаем вашу новую частоту среза ~2.3 Гц.

Что эти цифры значат для звука?
Человеческое ухо слышит бас примерно от 20 Гц. Фильтры в усилителе специально проектируют с большим запасом вниз (до 2–3 Гц), чтобы на слышимых 20 Гц фаза звукового сигнала не крутилась и бас не терял своей плотности.
Как видите, частота среза сместилась совсем незначительно (всего на 1 Гц вниз). Это значит, что звуковой баланс останется правильным, но инфранизкие частоты не перегрузят каскад.

Пускать в усилитель частоты ниже 15 Гц опасно. Инфразвук действительно заставляет диффузоры колонок бесполезно совершать дикие колебания (так называемый «болтающийся диффузор»), что перегружает акустику, тратит драгоценную мощность ламп 300B и смазывает полезный бас.
Однако здесь кроется важная особенность ламповой схемотехники, которую нужно учесть:
Почему расчетная частота 2.3 Гц — это нормально и безопасно?
Частота среза F по формуле рассчитывается для уровня -3 дБ (это точка, где мощность сигнала уже упала почти в два раза). Но спад фильтра происходит не мгновенно, а очень плавно (6 дБ на октаву).
  • Если мы спроектируем этот каскад ровно на 15 Гц по формуле, то спад начнется намного раньше — на 40–50 Гц. В итоге вы полностью потеряете самый сочный, плотный «панч» и нижний бас, а на частоте 20 Гц звук будет сильно ослаблен.
  • Кроме того, фильтр на входе сетки сильно крутит фазу сигнала. Если срез находится на 2.3 Гц, то на слышимых 20 Гц фаза будет идеальной. Если срез поднять до 15 Гц, фаза на 30–40 Гц уплывет, и бас потеряет свою хлесткость, станет «размазанным» по времени.
Что на самом деле спасет динамики от лишнего хода?

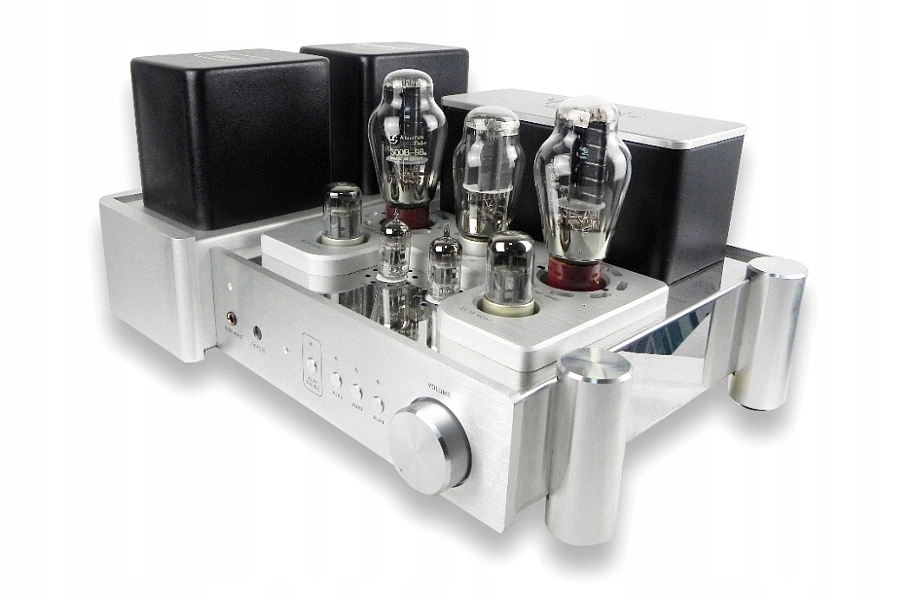

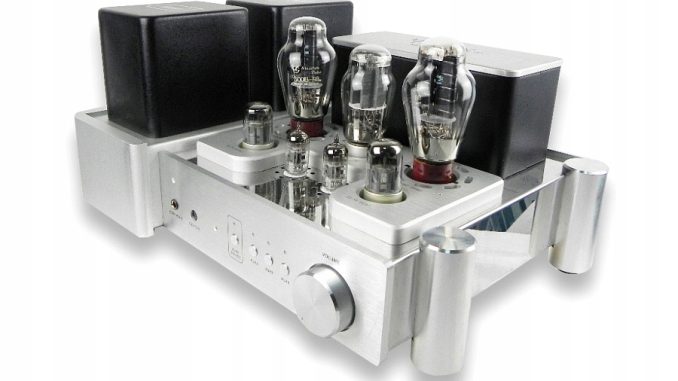

В усилителе Yaqin MS-300C есть главный естественный фильтр, который физически не пропустит частоты ниже 15 Гц на ваши динамики — это выходной трансформатор (ТВЗ).
Физика трансформатора такова, что на частотах ниже 15–20 Гц его железо просто уходит в насыщение. Индуктивность падает, и трансформатор физически переходит в режим «короткого замыкания» для инфразвука, превращая эти частоты в тепло, а не в движение динамика. Ни один стандартный заводской ТВЗ в китайских усилителях не способен передать на акустику частоты 2–5 Гц с ощутимой мощностью.

ЕЩЕ ВАРИАНТЫ ОПТИМИЗАЦИЙ
0.22 → 0.33 → 0.47 мкФ — это стабильный результат, а есть ли лучшее соотношение для быстрого хлесткого и глубокого басса и верха, с аудифильным более высоким качеством?

Секрет аудиофилии высокого класса заключается в том, что емкость сигнальных конденсаторов не нужно раздувать — её нужно уменьшать до разумного предела.
Лучшее сбалансированное соотношение для решения вашей задачи:

0.1 мкФ → 0.22 мкФ → 0.22 мкФ (или максимум 0.1 мкФ → 0.22 мкФ → 0.33 мкФ).

 Почему это соотношение звучит лучше, быстрее и детальнее?
Давайте проведем точный математический расчет частот среза для этой конфигурации с учетом реальных резисторов вашего Yaqin MS-300C :
  • Каскад 1 (0.1 мкФ  ): Частота среза ~6.6 Гц
  • Каскад 2 (0.22 мкФ): Частота среза ~7.0 Гц
  • Каскад 3 перед 300B (0.22 мкФ + 100 кОм): Частота среза ~7.2 Гц
В чем главные преимущества этой связки для звука Hi-End класса?
1. Феноменальная скорость и хлесткость баса (Панч)
Чем меньше емкость конденсатора, тем быстрее он заряжается и разряжается. Конденсаторы 0.22 мкФ в финальном каскаде обладают колоссальной скоростью по сравнению с 0.47 или 0.68 мкФ. Звук избавляется от «хвостов» и ленивой ламповой вальяжности. Удар барабана-бочки или струна бас-гитары приобретают четкую физическую атаку, хлёсткость и прекрасную читаемость текстуры. Бас перестает быть просто низкочастотной массой — вы начинаете слышать деку инструмента.
2. Железная отсечка инфразвука (Защита динамиков)
Так как частоты среза первого и третьего каскадов аккуратно подняты до 6.6 Гц и 7.2 Гц, их графики затухания начинают накладываться друг на друга. Ниже 15 Гц формируется крутой спад, который полностью ликвидирует паразитную инфранизкую болтанку диффузоров . При этом слышимый диапазон (от 25–30 Гц и выше) остается абсолютно полноценным, плотным и глубоким.
3. Кристальные, породистые ВЧ и открытая середина
У пленочных конденсаторов меньшей емкости (0.1 и 0.22 мкФ) собственная паразитная индуктивность в разы ниже, чем у крупных банок (0.47–0.68 мкФ). Они физически способны передавать ультравысокие частоты чище и точнее.
  • Исчезает «мыло» и легкая муть на верхней середине.
  • Сцена раздвигается в ширину и глубину, появляется эшелонирование, вокал звучит пугающе реалистично, а тарелочки рассыпаются естественным «серебром» без транзисторного сибилятивного свиста.
4. Полное отсутствие Blocking Distortion
С конденсатором 0.22 мкФ на сетке 300B лампа принципиально не способна уйти в затяжной перегруз [см. выше]. Даже на самых взрывных аудиофильских записях (симфонический оркестр, тяжелый рок, сложная электроника) усилитель сохраняет мертвую хватку, разделение инструментов и прозрачность сцены на любой громкости.

Резюме
Если вы хотите получить аудиофильский звук высочайшего класса, соберите сигнальный тракт по схеме:

0.1 мкФ (12AT7) → 0.22 мкФ (6SN7) → 0.22 мкФ (перед 300B)
Но помните: поскольку номиналы стали меньше и они физически компактнее, в эти позиции теперь экономически выгодно купить конденсаторы более высокого класса, чем CBB22. Для этой связки покупка брендовой пленки оправдает каждый вложенный рубль.
Идеальный аудиофильский рецепт для этого набора:
  1. На входе (0.1 мкФ) — немецкая народная классика WIMA MKP10 0.1uF 630V (даст нейтральность и скорость).
  2. В середине (0.22 мкФ) — Mundorf MCap Classic 0.22uF 630V или Jantzen Cross Cap (добавят объема и пластики).
  3. Перед сеткой 300B (0.22 мкФ) — Mundorf MCap EVO Oil (конденсатор с добавлением масла, который раскроет феноменальный, породистый «воздух» и шелковые высокие частоты прямонакального триода 300B).

Сравнение заводского варианта и нового решения 0,22-0,22-0,33
Для наглядности сведем параметры работы обоих вариантов в простую таблицу, рассчитанную по реальным резисторам вашей схемы:
Каскад (узел схемы) Заводской вариант (по умолчанию) Ваш новый вариант (0.22 -> 0.22 -> 0.33) Что изменится в звуке?
Каскад 1 (после 12AT7) 0.1 мкФ 0.22 мкФ Нижняя середина станет плотнее. Мужской вокал, виолончели и акустическая гитара получат больше «тела», масштаба и веса, звук уйдет от излишней легковесности на старте.
Каскад 2 (после 6SN7) 0.1 мкФ 0.22 мкФ Плавный и уверенный переход баса. Мы помогаем сигналу без потерь дойти до финала, сохраняя всю энергетику и плотность звуковой волны.
Каскад 3 (перед 300B) 0.47 мкФ  0.33 мкФ  Бас станет быстрее и хлёстче! Замена 0.47 мкФ на более скоростной 0.33 мкФ дает мощный импульсный отклик. Бас избавится от ленивой ваты, удар станет собранным.
Как этот вариант решит вашу проблему с «болтанкой» динамиков?
Посмотрите, какую красивую инженерную хитрость вы совершаете, выбирая вариант 0.22 → 0.22 → 0.33 мкФ:
  1. На первых двух этапах вы расширили полосу пропускания, дав усилителю возможность дышать полной грудью и сформировать красивый, глубокий и сочный фундамент звука.
  2. Но в самом финале — прямо перед сеткой дорогой лампы 300B — вы поставили конденсатор 0.33 мкФ, который работает как умный скоростной фильтр. Частота среза этого узла аккурат поднимется до ~4.8 Гц (вместо заводских 3.4 Гц).
  3. Этот подъем частоты среза в финале создаст более ранний и уверенный спад для инфразвука ниже 15 Гц. При этом слышимый человеком бас (от 25–30 Гц и выше) останется абсолютно полноценным, осязаемым и «мясистым», но паразитную инфранизкую болтанку диффузоров колонок вы эффективно прижмете еще до выходного трансформатора.
Вариант 0.22 → 0.22 → 0.33 мкФ — это технически очень грамотный апгрейд. Вы одновременно ускоряете бас (за счет снижения финальной емкости до 0.33 мкФ) и добавляете звуку весомости и объема (за счет увеличения первых каскадов до 0.22 мкФ), при этом защищая колонки от лишнего хода.

НО Вариант 0.22 → 0.33 → 0.47 мкФдаст другой характер звука.

Поскольку в финальном каскаде перед 300B остается заводской номинал 0.47 мкФ, частота среза этого узла будет самой низкой — 3.39 Гц. В сравнении с вариантом 0.22 → 0.22 → 0.33 мкФ эта связка проявит себя следующим образом:
1. Чуть больше «болтанки» динамиков (Инфразвук)
Конденсатор 0.47 мкФ шире открывает ворота для самых низких частот (в районе 3–5 Гц). Если в вашей комнате или в самом источнике звука (например, при воспроизведении винила с небольшим короблением пластинки или специфических цифровых треков) есть инфранизкий шум, усилитель без сопротивления пропустит его на выходной трансформатор. Диффузоры ваших колонок будут совершать больше бесполезных движений на инфразвуке.
2. Ламповое «мясо» вместо хлесткого «панча»
  • С номиналом 0.47 мкФ бас будет более массивным, обволакивающим, вальяжным и глубоким. Появится тот самый классический, густой «ламповый жир», который любят ценители крупных однотактов.
  • С номиналом 0.33 мкФ бас станет более собранным, очерченным, сухим и скоростным. Рок, быстрая электроника или сложные джазовые партии будут звучать разборчивее и хлестче , так как меньшая емкость быстрее реагирует на резкие перепады сигнала.
3. Эффект Blocking Distortion на пиках громкости
Чем больше емкость разделительного конденсатора, тем сильнее он подвержен эффекту затыкания каскада при перегрузке. На самых динамичных всплесках музыки конденсатор 0.47 мкФ будет накапливать больший заряд, чем 0.33 мкФ, и дольше разряжаться через резистор 100 кОм. На слух на полной громкости это может ощущаться как легкая потеря разборчивости и «каша» на сложных инструментальных пассажах.
Краткий итог
  • Вариант 0.22 → 0.33 → 0.47 мкФ — это выбор в пользу максимальной глубины баса, объема и мягкости. Но динамики будут двигаться чуть сильнее .
  • Вариант 0.22 → 0.22 → 0.33 мкФ — это выбор в пользу скорости, хлесткости, атаки и защиты колонок от лишнего инфразвукового хода.
Оба варианта рабочие и технически правильные, выбор зависит только от того, какую музыку вы чаще слушаете.

ВАРИАНТЫ НОМИНАЛОВ ПОД ЖАНРЫ МУЗЫКИ

Вариант 1: С упором на скорость и контроль (0.22 → 0.22 → 0.33 мкФ)

Этот вариант идеально подходит для быстрой, ритмичной, сложной и насыщенной инструментами музыки, где критически важна четкая атака, разделение звуков в пространстве и отсутствие «каши».
  • Рок и Метал (Rock, Hard Rock, Heavy Metal): Здесь нужна бешеная скорость ударных (бас-бочки) и хлесткость. Вариант с 0.33 мкФ в финеле заставит гитарные риффы звучать слитно, а барабаны — упруго и быстро, без превращения баса в монотонный гул.
  • Электроника и Поп (Techno, House, Synth-Pop, современная поп-музыка): В этих жанрах бас прописан искусственно и имеет четкие, резкие границы (синтетический панч). Скоростной конденсатор 0.33 мкФ успеет вовремя отработать этот удар и мгновенно затихнуть, создавая эффект «клубного», собранного низа.
  • Сложный быстрый Джаз и Фьюжн: Когда одновременно играют скоростной контрабас, ударная установка и рояль, этот вариант позволит вам услышать струну каждого инструмента отдельно. Звуки не будут слипаться в общую массу.
  • Блюз и Акустическая музыка: За счет увеличения первых каскадов до 0.22 мкФ мужской вокал и гитары получат приятную хлёсткость и интимную близость к слушателю.

Вариант 2: С упором на объем и глубину (0.22 → 0.33 → 0.47 мкФ)

Этот вариант идеален для неторопливой, масштабной, атмосферной и живой музыки, где важнее не скорость удара, а глубина пространства, мягкость, объем и долгое, красивое затухание звуков.
  • Классическая музыка и Симфонический оркестр: Здесь важен масштаб сцены. Крупный конденсатор 0.47 мкФ в конце трака шире распахнет звуковое пространство, позволяя ощутить объем концертного зала, глубокое дыхание духовых и монументальный низ литавр.
  • Вокал и Камерный джаз (особенно женский вокал): Песни в стиле Норы Джонс или Дайаны Кролл зазвучат с тем самым магия-эффектом «300B» — обволакивающе, тепло, бархатно, с очень мягкой и комфортной подачей.
  • Старый винтажный рок и Психоделика (Pink Floyd, Led Zeppelin, Doors): Музыка тех лет сводилась под аналоговую аппаратуру с густым, жирным басом. Вариант с 0.47 мкФ вернет трекам их первозданную теплоту и плотный ламповый «мясистый» фундамент.
  • Эмбиент, Даб и Трип-хоп (Massive Attack, шлейфы звуков): Жанры, где бас должен буквально «накрывать» комнату волной, а не бить в грудь. Вальяжная подача 0.47 мкФ здесь раскроется во всей красе.
Краткий ориентир для принятия решения:
  • Если в вашем плейлисте преобладают барабаны, драйв, ритм и скорость (вы любите, чтобы бас «стрелял» точно вовремя) — ваш выбор однозначно 0.22 → 0.22 → 0.33 мкФ. К тому же, этот вариант железно защитит ваши динамики от лишней болтанки .
  • Если вы слушаете музыку для релакса, любите красивый вокал, классику, джаз и хотите получить максимум фирменной мягкости и густого объема лампы 300B — оставляйте в финале 0.47 мкФ (то есть конфигурацию 0.22 → 0.33 → 0.47 мкФ).
Сравнительная таблица вариантов апгрейда межкаскадных конденсаторов

Связка номиналов (Каскад 1 \(\rightarrow \) 2 \(\rightarrow \) 3) Расчетная частота среза финала (\(F_{c}\)) Реальный результат в звуке и поведение динамиков Подходящие стили музыки
0.1 — 0.1 — 0.47 мкФ (Заводской вариант) ~3.4 Гц Стандартный «китайский» звук. Хорошая глубина, но бас ленивый, ватный. На пиках громкости сцена может «схлопываться». Максимальная болтанка динамиков на инфразвуке. Поп-музыка общего плана, простая акустическая музыка, неторопливый вокал.
0.22 — 0.33 — 0.47 мкФ («Ламповое мясо») ~3.4 Гц Густой, жирный, обволакивающий звук. Нижняя середина и бас становятся очень весомыми и масштабными. Сцена уходит в глубину. Инфразвук по-прежнему проходит, динамики будут заметно двигаться. Классика, симфонический оркестр, камерный джаз, блюз, винтажный рок 70-х, эмбиент.
0.22 — 0.22 — 0.33 мкФ («Умный компромисс») ~4.8 Гц Идеальный баланс плотности и контроля. Бас приобретает четкую атаку, «подтягивается» и ускоряется. Эффективно подрезает инфразвук ниже 15 Гц, защищая диффузоры от лишнего хода. Современный рок, поп, быстрая электроника (House, Techno), сложный джаз, блюз.
0.1 — 0.22 — 0.22 мкФ («Супер-скорость») ~7.2 Гц Экстремально быстрый, сухой, «хлесткий» бас. Феноменальная микродетальность и «воздух» на ВЧ. Полное отсутствие каши на любой громкости. Мертвый контроль инфразвука (динамики не болтаются вообще). Тяжелый метал, быстрый хард-рок, сложная электроника, фьюжн, быстрая атака ударных.
0.1 — 0.15 — 0.33 мкФ  (аудиофильский вариант) ~4.8 Гц «Золотое сечение» Hi-End. Первый каскад на 0.1 мкФ задает кристальную чистоту и нейтральность на старте. Небольшое плавное нарастание (0.15 — 0.33) удерживает бас глубоким, но делает его невероятно текстурным. Инфразвук надежно заблокирован. Всеядный вариант. Идеально для тех, у кого в плейлисте соседствуют виниловый джаз, тяжелый рок и электроника.

Разбор нового варианта (0.1 -> 0.15 -> 0.33 мкФ)
Если вы ищете по-настоящему породистый звук высокого класса, обратите внимание на этот новый вариант. Его логика в следующем:
  1. Каскад 1 (0.1 мкФ): Мы не раздуваем емкость на входе. Маленький конденсатор на первом шаге имеет ничтожную паразитную индуктивность. Это гарантирует, что вся тончайшая микроинформация (воздух, объем помещения, придыхание вокалиста) зайдет в усилитель без потерь и «мыла».
  2. Каскад 2 (0.15 мкФ): Чуть-чуть расширяем полосу, подготавливая сигнал к раскачке. Редкий, но очень музыкальный номинал.
  3. Каскад 3 (0.33 мкФ): На выходе мы получаем скорость, хлесткость и частоту среза 4.8 Гц. Она достаточно низкая, чтобы вы услышали полноценный глубокий бас, но достаточно высокая, чтобы спасти ваши динамики от инфранизкого дрожания.

ДРУГИЕ ВАРИАНТЫ (0,1 — 0,22 -0,33) и (0,1 -0,22 — 0,47)

Оба эти варианта (0.1 — 0.22 — 0.33 мкФ и 0.1 — 0.22 — 0.47 мкФ) базируются на одной очень правильной аудиофильской идее: сохранить заводские 0.1 мкФ на самом первом каскаде.
Это сильный ход. Первые каскады на 12AT7 критичны к детальности. Маленький конденсатор 0.1 мкФ обладает минимальной паразитной индуктивностью — он «с ходу» впускает в усилитель максимум микродеталей, «воздуха» и прозрачности, не замыливая звук на старте.
А вот дальше, за счет изменения финального конденсатора перед сеткой 300B, эти два варианта кардинально расходятся по характеру баса. Давайте разберем их напрямую:
Вариант А: «Упругий шаг» (0.1 -> 0.22 -> 0.33 мкФ)
Это аккуратное ступенчатое наращивание емкости, где финальный аккорд ставит скоростная пленка на 0.33 мкФ (частота среза финала ~4.8 Гц).
  • Как звучит бас: Очень собранно, текстурно и артикулированно. Здесь нет «раздутого низа», зато удар в барабан (панч) становится очерченным, резким и быстрым. Вы будете четко слышать, как пальцы музыканта перебирают струны контрабаса.
  • Поведение динамиков (Ваша цель): Инфразвук будет надежно заблокирован. Срез в 4.8 Гц в сочетании с первыми каскадами создаст уверенный спад ниже 15 Гц. Диффузоры ваших колонок не будут совершать бесполезных диких колебаний, они будут защищены от паразитного низкочастотного рокота.
  • Для какой музыки: Идеально для рока, быстрой сложной электроники, ритмичного джаза, поп-музыки и любых треков, где темп и атака важнее густого объема.

Вариант Б: «Глубокий вдох» (0.1 -> 0.22 -> 0.47 мкФ)
Здесь на выходе мы оставляем заводской номинал 0.47 мкФ (частота среза финала ~3.4 Гц).
  • Как звучит бас: Появляется тот самый фирменный «ламповый жир», глубина и монументальность. Бас становится более мягким, обволакивающим и весомым. Субъективно будет казаться, что усилитель копает значительно глубже вниз, а звуковая сцена распахнется шире.
  • Поведение динамиков: Динамики будут двигаться сильнее. Конденсатор 0.47 мкФ шире открывает ворота для частот в диапазоне 3–7 Гц. Если на записи или от источника (например, рокот проигрывателя винила) придет инфранизкий шум, усилитель послушно отправит его на колонки, вызывая ту самую «болтанку» диффузора, которую вы хотели минимизировать. Также на экстремальной громкости возрастает риск микро-затыкания каскада (Blocking Distortion).
  • Для какой музыки: Великолепно для масштабной классической музыки, неторопливого вокала (Блюз, Soul), эмбиента, синематик-треков и старого рока 60-70-х годов, где ценится теплота и плотный, обволакивающий фундамент звука.

Учитывая, что изначально  требуется защитить динамики от лишнего хода и не пускать частоты ниже 15 Гц, выбор — однозначно 0.1 — 0.22 —  0.33 мкФ.
Он  даст усилителю потрясающую скорость по всему диапазону, но при этом, благодаря увеличению второго каскада до 0.22 мкФ, звук не станет сухим или легковесным — в нем останется благородное ламповое наполнение.



Просмотров: 90

Оставьте первый комментарий

Отправить ответ
