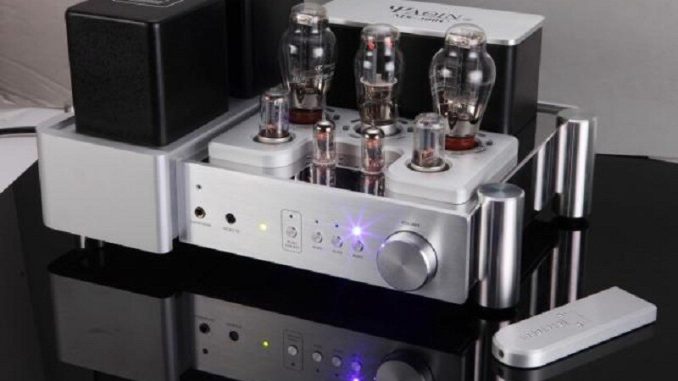

Назначения входа AUX4 (0,6 В) и отдельной кнопки для него в усилителях Yaqin MS-300C и MS-500B следующее.
Вход AUX4 превращает интегральный ламповый усилитель в чистый усилитель мощности (оконечник). При активации этого входа кнопкой на передней панели встроенный регулятор громкости Yaqin и его предварительный каскад (на лампах 12AT7) полностью отключаются из цепи сигнала. Звук подается напрямую на драйверные и выходные лампы (300B).
Пониженная чувствительность входа (0,6 В против обычных 0,2–0,3 В) обусловлена именно тем, что сигнал лишается первоначального усиления встроенного предкаскада.
Существуют только две реальные технические причины использовать вход AUX4:
1. Интеграция в домашний кинотеатр (Режим HT Bypass)
Это основное назначение данного входа. Он позволяет использовать одну и ту же фронтальную акустику и для стерео, и для многоканального кино:
- Проблема обычных входов: Если подключить фронтальные выходы (Pre-Out) AV-ресивера в обычный AUX1, сигнал пойдет через два регулятора громкости. Вам придется вручную ловить баланс громкости между колонками домашнего кинотеатра, выставляя ручку Yaqin в одно и то же положение.
- Решение через AUX4: Нажатие кнопки AUX4 отключает родную ручку громкости Yaqin. Усилитель становится «прозрачным» ведомым блоком, а всей громкостью в системе (включая тылы и центр) управляет исключительно пульт AV-ресивера.
2. Согласование уровней сигнала (Gain Matching)
Вход используется, если у вас есть высококлассный внешний источник (ЦАП, стример или внешний аналоговый предусилитель), который имеет собственный качественный регулятор громкости и высокое выходное напряжение по RCA.
- Проблема обычных входов: Если у источника мощный выходной каскад, то в связке со встроенным предом Yaqin суммарное усиление системы (Gain) станет избыточным. Ручка громкости Yaqin будет «орать» уже на 8–9 часах, сужая рабочий диапазон, а в паузах может появиться легкий фоновый шум.
- Решение через AUX4: Подавая сигнал на AUX4, вы убираете лишнее звено усиления. Это позволяет регулировать громкость на самом источнике в его оптимальном, максимально линейном диапазоне без риска перегрузки входного каскада.
Зачем нужна отдельная кнопка на панели?
Это защита акустики и ушей. Поскольку в режиме AUX4 регулятор громкости усилителя Yaqin не работает, сигнал пойдет на выходные лампы 300B на максимальной мощности.
Если бы AUX4 находился на общем круговом переключателе входов, пользователь мог случайно пролистнуть на него с обычного CD-плеера и получить оглушительный удар по колонкам. Обособленная кнопка гарантирует, что вы включаете этот специфический режим осознанно.
ИТОГО
Если цель — слушать чистую музыку с классического источника (где нет регулировки громкости) и хотите раскрыть потенциал топовых ламп 12AT7 (серий ACME, NOS и т.д.), насладится настоящим аналоговым звучанием, то вход AUX4 не нужен! Подключайте источник в AUX1–3, чтобы задействовать весь ламповый потенциал усилителя.
