Эволюция маркировки и логотипов на радиолампах 6Н8С (1940–1980-е годы)
Советский двойной низкочастотный триод 6Н8С (аналог американской лампы 6SN7) — одна из самых культовых радиоламп в истории отечественной аудиопромышленности. Музыкальность, надежность и долговечность сделали ее легендой среди любителей качественного звука.
Поскольку лампа выпускалась более 40 лет на разных заводах, её внешний вид и маркировка постоянно менялись. Определение года выпуска и конкретного производителя по штампу на стекле — это целое искусство. В этой статье мы подробно разберем, как эволюционировали логотипы основных заводов-изготовителей 6Н8С.

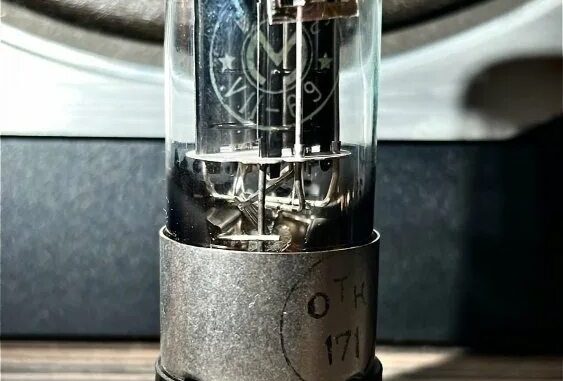

1. МЭЛЗ (Московский электроламповый завод)
Лампы Московского завода считаются вершиной советского аудиостроения. Именно ранний МЭЛЗ обладал уникальной внутренней конструкцией (знаменитые «дырчатые» или перфорированные аноды) и металлическим цоколем. На стекле МЭЛЗ сменилось три знаковых типа графики.
Эпоха «Башни» или «Дворца» (Конец 1940-х — середина 1950-х)
- Как выглядит: Детализированный графический силуэт главного здания завода МЭЛЗ на Электрозаводской улице в Москве. Штамп включает в себя центральную готическую башню со шпилем и уходящие в стороны ступенчатые крылья корпусов.
- Особенности нанесения: Из-за высокой детализации линий и низкого качества довоенной/послевоенной краски этот логотип осыпался быстрее всех. Найти сегодня 6Н8С с четкой, неповрежденной «башней» — огромная редкость. На металлических юбках цоколей этих лет дата и логотип часто дублировались мелкой механической гравировкой (выдавливанием).
Переходная «Стилизованная Колба» (Конец 1950-х — 1960-е)
- Как выглядит: Из соображений экономии места и упрощения трафаретной печати МЭЛЗ отказывается от сложного рисунка здания. Новый логотип представляет собой геометрический контур радиолампы (колбы). Внутри контура нанесены горизонтальные полосы (символизирующие сетку лампы), а у самого основания расположена четкая буква «М».
- Интересный факт: Визуально эта эмблема очень сильно напоминает современный логотип Московского Метрополитена, заключенный в контур радиолампы. В этот же период металлический цоколь постепенно заменяется на черный карболитовый (пластмассовый).
Поздний минимализм (С 1970-х годов)
- Как выглядит: В поздний период МЭЛЗ практически полностью свернул массовое производство гражданских 6Н8С, оставив лишь спецсерии (например, знаменитую военную версию 1578). Логотип на них упростился до предела — текстовая надпись «МЭЛЗ» внутри простого ромба или круга, нанесенная стойкой серой или матово-белой краской.
2. Завод «Фотон» (г. Ташкент)
В 1960-е годы «Фотон» стал основным, самым массовым производителем 6Н8С в Советском Союзе. Изделия этого завода отличаются характерной серой, желтой или серебряной краской штампов, которая держится на стекле значительно прочнее московской.
Ранний «Фотон» (До 1965–1966 гг.)
- Как выглядит: Тонкая, изящная буква «Ф», вписанная в перевернутый усеченный конус (геометрическую фигуру, напоминающую треугольник, направленный острым углом вниз, но со срезанной вершиной). Рядом с логотипом обязательно проставлялась дата римскими цифрами (квартал) и арабскими (год), например:
I-62.
Поздний «Фотон» (С конца 1960-х по 1980-е)
- Как выглядит: Радикальное упрощение графики. Штамп превратился в обычную правильную букву «Ф», заключенную в строгий, ровный круг. Сама краска стала толще, маркировка наносилась небрежнее, часто смазывалась. Лампы этого периода имели стандартные гладкие коробчатые аноды и черные пластиковые цоколи.
3. Завод «Рефлектор» (г. Саратов)
Саратовский завод подключился к производству 6Н8С в относительно поздний период (конец 1960-х — 1980-е годы). Конструкция этих ламп была максимально стандартизирована и упрощена, а их логотип — один из самых узнаваемых в радиоэлектронике СССР.
- Как выглядит: Логотип представляет собой вертикальную ось, от которой в левую и правую стороны симметрично расходятся полукруглые волны.
- Ассоциации: Радиолюбители называют этот знак по-разному: «раскрывающийся бутон тюльпана», «символ радиоизлучения антенны» или «буква Р с крыльями». Маркировка на саратовских лампах почти всегда выполнялась простой белой краской.
4. НЭВЗ (Новосибирский электровакуумный завод)
Новосибирские лампы 6Н8С встречаются значительно реже остальных. Завод славился жестким контролем параметров, поэтому их радиолампы высоко ценятся.
- Как выглядит: Романтичный сибирский логотип. Штамп представляет собой широкую изогнутую дугу, которую насквозь прошивает прямая стрела.
- Значение символа: Дуга официально символизирует великую сибирскую реку Обь, а стрела — стремительный научно-технический прогресс. Маркировка чаще всего наносилась блеклой желто-коричневой краской.
Сводная таблица для быстрой идентификации ламп 6Н8С
| Завод-изготовитель | Главный элемент логотипа | Золотая эра лампы 6Н8С | Особенности конструкции |
|---|---|---|---|
| МЭЛЗ (Москва) | Здание с башней / Колба с буквой «М» | 1948 – 1958 гг. | Металлический цоколь, перфорированный («дырчатый») анод |
| Фотон (Ташкент) | Буква «Ф» в конусе / Буква «Ф» в круге | 1960 – 1972 гг. | Карболитовый цоколь, ребристые или гладкие аноды |
| Рефлектор (Саратов) | Вертикальная ось с волнами («тюльпан») | 1970-е – 1980-е гг. | Пластиковый цоколь, упрощенный гладкий анод |
| НЭВЗ (Новосибирск) | Дуга (река Обь) со стрелой | 1950-е – 1960-е гг. | Высокая прочность, качественная сборка, серый анод |
Дополнительные знаки на стекле:
Помимо логотипа завода, на колбе 6Н8С всегда стоит искать штамп ОТК (Отдел технического контроля) и знак Военной приемки (ромб). Если на вашей лампе логотип стерся, но сохранился ромб с цифрой внутри, это говорит о том, что лампа выпускалась для оборонной промышленности и обладает повышенной надежностью.
