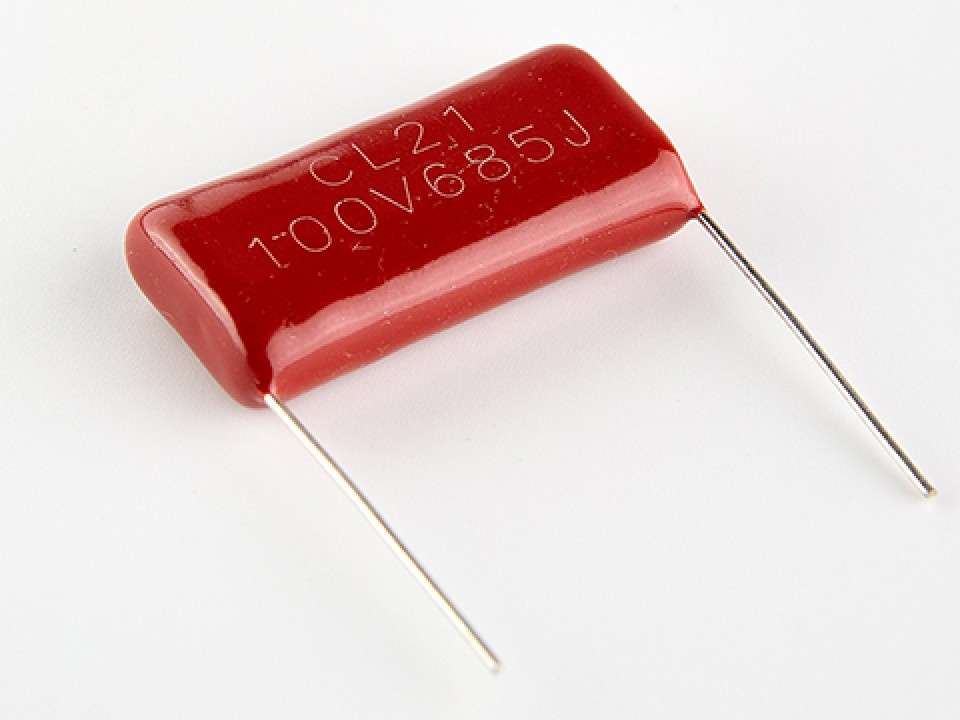

Часто в бюджетных моделях ламповых усилителей в качестве межкаскадных конденсаторов ставят простые, мутноватые лавсановые конденсаторы CL21 из-за их очень низкой цены.
Конденсаторы CL21 залиты эпоксидным компаундом и чаще всего имеют насыщенный бордовый, красно-коричневый или ярко-зеленый цвет (в виде плоской «подушечки» или прямоугольника со скругленными краями).
Чтобы найти его на AliExpress или в магазине по маркировке, ищите следующие обозначения на корпусе (для емкости 0.1 мкФ):
- 104 — это код емкости (10 и четыре нуля = 100 000 пикофарад = 100 нанофарад = 0.1 мкФ).
- Буква J после цифр означает допуск ±5% (реже встречается K — ±10%).
- Напряжение должно быть высоким, для ламповых схем ищите маркировку 400V, 450V или 630V (например:
2J104Jили630V 104J).
Внешне это всегда глянцевый, гладкий корпус (чаще всего темно-красного, бордового или коричневого цвета, реже — зеленого), залитый по бокам эпоксидной смолой. Текст наносится контрастной белой или желтоватой краской.
Первый шаг который может очистить звуковой диапазон, это покупка конденсаторов более высокого качества металлопленку, а так же стоит посчитать номиналы, чтобы убедится, что их достаточно, но чаще всего номинал потребуется на шаг побольше — главное что вы понимаете то, что делаете.
Как пример рассмотрим усилитель Yaqin MS-300C в котором межкаскадный конденсатор можно заменить с 0,1 мкФ до 0,22 мкФ и это даст больше густоты и глубины. Но стоит осознавать, что чем вы больше будете поднимать есмкость, тем гуще и ниже будет звук и… более медлителен. Поэтому в первом каскаде вполне нормально ставить 0,1 или 0,2 (если усилитель явно «худоват» по звуку), во втором увеличиваем или оставляем номинал первого и тд — в соответствии с тем, что вы в итоге хотите получить.
После лавсана CL21 следующий шаг, чуть более дорогие металлопленочные конденсаторы СВВ22.
CBB22 — этокитайский индустриальный стандарт металлопленочных полипропиленовых конденсаторов (MKP). По своей сути, внутреннему устройству и материалу диэлектрика это практически полный аналог CBB21.
Буквы «CBB» в китайской кодировке расшифровываются так:
- C — конденсатор
- B — диэлектрик: неполярная полипропиленовая пленка
- B — тип исполнения: металлизированная (напыление металла прямо на пленку)
В чем разница между CBB21 и CBB22?
Конструктивно они одинаковы — внутри намотан один и тот же полипропилен. Разница исключительно в технологии прессования и компаунда (внешней заливки корпуса). Фабрики в Китае используют маркировку CBB22 для элементов, которые чуть более оптимизированы под высокие импульсные токи и имеют слегка измененный шаг выводов, но по электрическим и звуковым характеристикам они взаимозаменяемы на 100%.

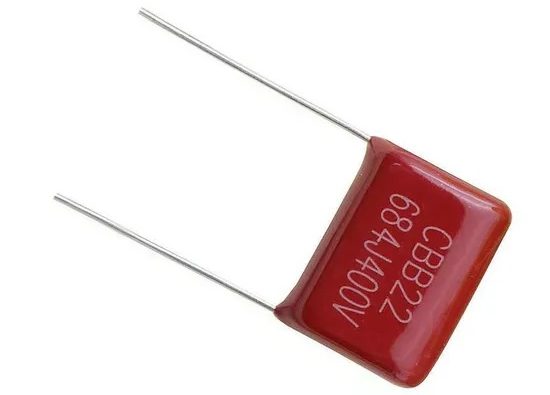

Как он выглядит
Обычно это глянцевая «подушечка» или прямоугольник со скругленными краями темно-красного, бордового или коричневого цвета, залитый снизу эпоксидной смолой. На корпусе всегда четко пропечатано:
CBB22.Для ваших звуковых номиналов маркировка выглядит так:
- 0.1 мкФ →
CBB22 400V (или 630V) 104J - 0.22 мкФ →
CBB22 400V (или 630V) 224J - 0.47 мкФ →
CBB22 400V (или 630V) 474J
Какое отношение CBB22 имеет к Hi-End звуку?
Полипропилен (MKP) — это отличный, аудиофильский материал. Однако стандартный CBB22 — это дешевый промышленный конденсатор общего назначения (их ставят в блоки питания, энергосберегающие лампы, бытовую технику).
Для топового звука, прозрачности и мощного грудного панча в ламповом усилителе у CBB22 есть три проблемы:
-
- Тонкие стальные выводы (покрытые оловом) — они сильно портят микродинамику и крадут «искру» на высоких частотах. В аудиофильских конденсаторах выводы всегда из толстой чистой меди.
- Недостаточная плотность намотки — внутри корпуса пленка может слегка вибрировать от проходящего тока. Это создает микрофонный эффект, который «замыливает» детализацию и сжимает объем звуковой сцены.
- Звуковой почерк — CBB22 звучит чисто и ровно, но плоско. Той самой ламповой густоты, «мяса» и масштабного низа он дать не сможет.

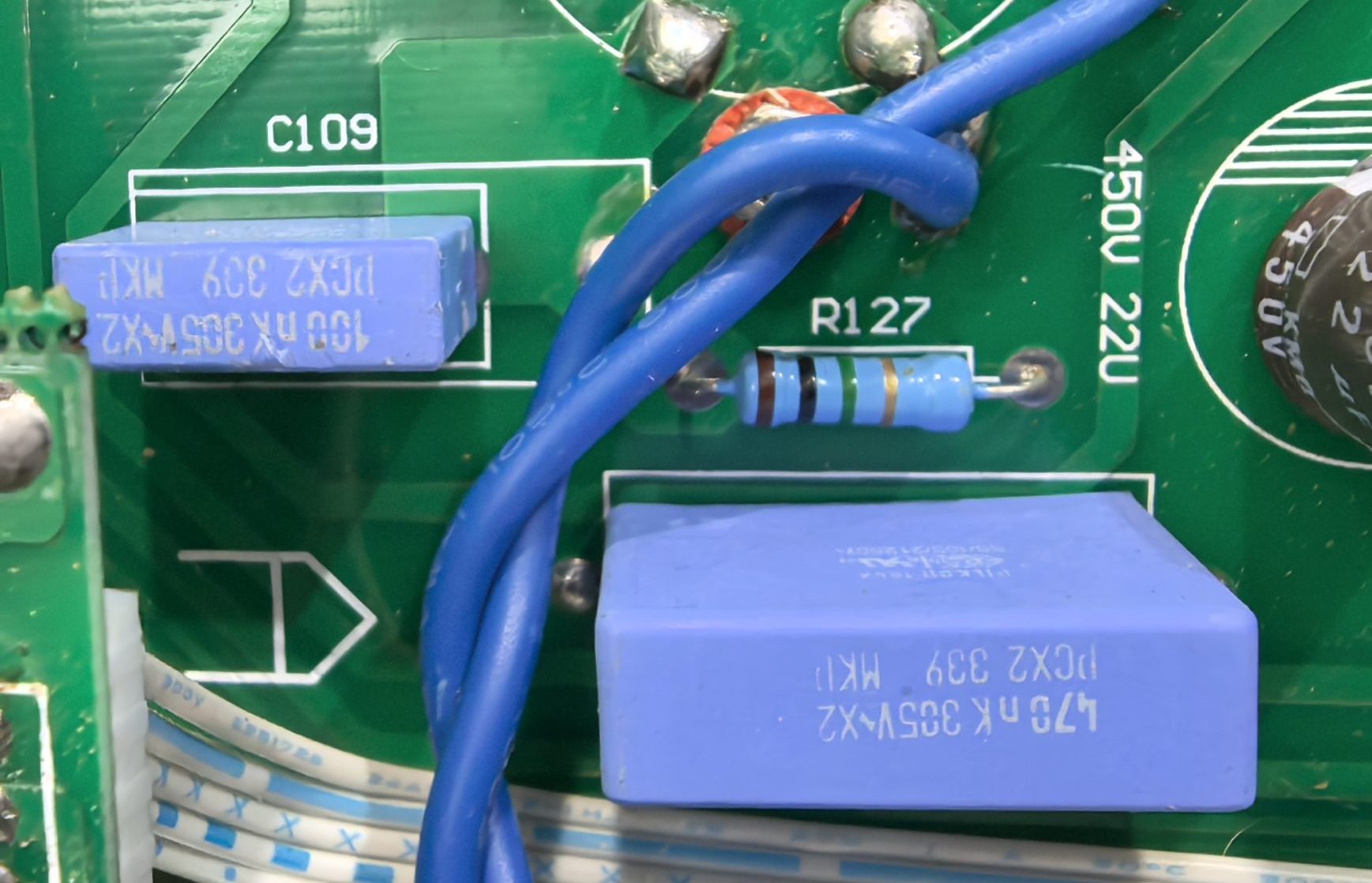

Следующий шаг лучшего звука это синие кубики Pilkor PCX.
Pilkor PCX2 — это брендовый аудио-стандарт
Компания Pilkor (бывшее подразделение гиганта Philips) выпускает чрезвычайно качественную плёнку.
- Их серия PCX2 339 обладает очень низким тангенсом угла потерь (минимальными искажениями сигнала).
- Несмотря на то, что это помехоподавляющий класс X2, у этих конденсаторов массивные медные или высококачественные выводы и плотная намотка, гасящая микрофонный эффект. Многие азиатские аудио-бренды (включая Yaqin и Vincent) штатно ставят Pilkor в свои тракты именно за их ровный, неокрашенный и прозрачный звук.
Поскольку Pilkor — это всё-таки индустриальные конденсаторы класса X2 (предназначенные для фильтрации помех, а не для звука высокой верности), они работают как бутылочное горлышко. Они ужимают микродинамику, «крадут» ту самую породистую High-End прозрачность и не дают басу стать по-настоящему массивным и панчевым.
А теперь уровень действительно высокий для Hi-End аппаратуры:
В звуковых цепях тип диэлектрика решает всё. Забудьте про синие Pilkor с фото — для звука нужны топовые аудио-компоненты. Чтобы получить «панчевую густоту» вместе с «прозрачностью», ищите следующие серии (рабочее напряжение берите не менее 450V–630V для Yaqin MS-300C):
- Для максимального баса, веса и густоты («мясистый» звук):

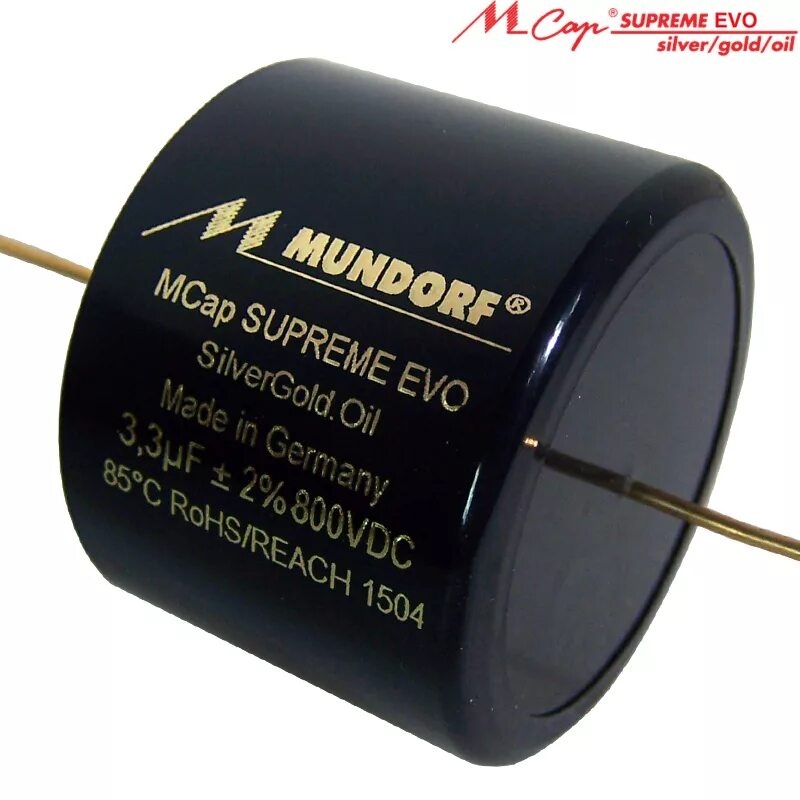

- Mundorf MCap EVO Aluminum Oil или Supreme SilverOil (Германия) — дают огромную сцену, очень плотный, массивный низ и телесность.

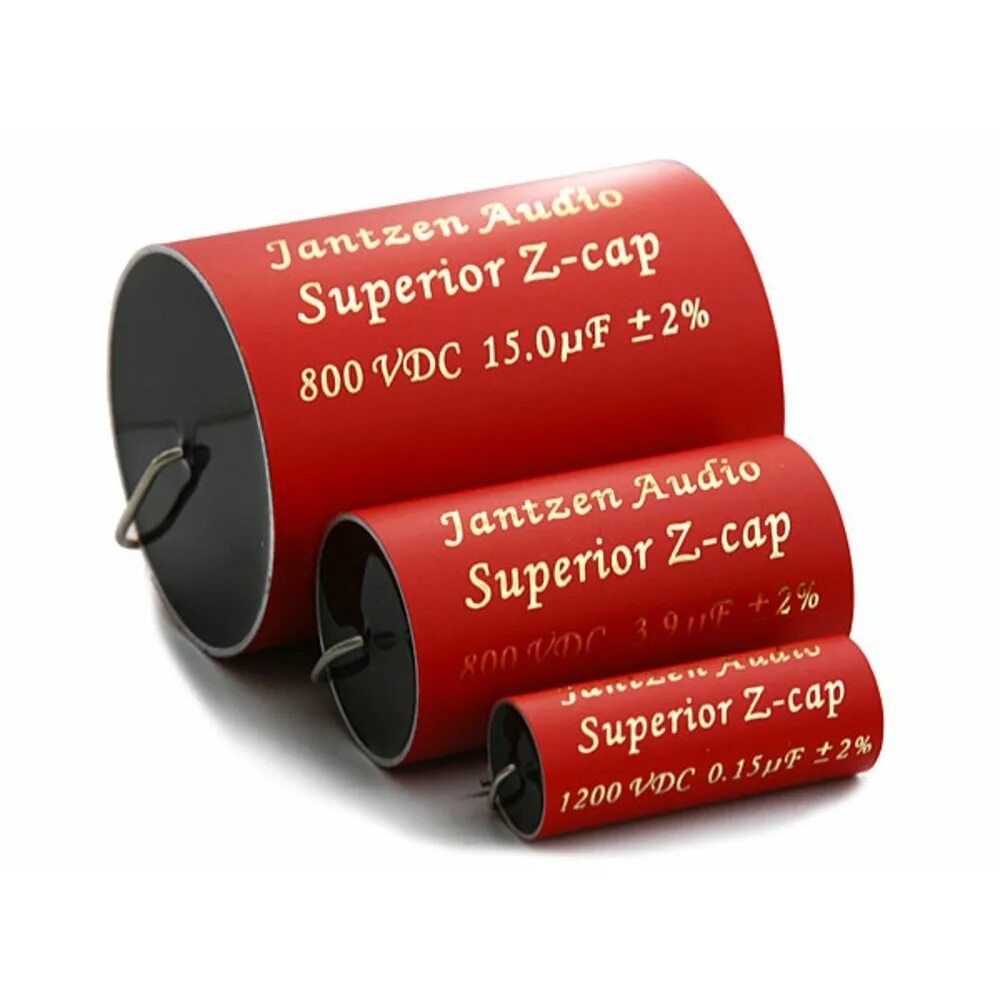

- Jantzen Audio Superior Z-Cap или Silver Z-Cap(Дания) — великолепный баланс между мощным панчем и высочайшим разрешением.
- Для бритвенной детализации, прозрачности и «воздуха» (High-End класс):

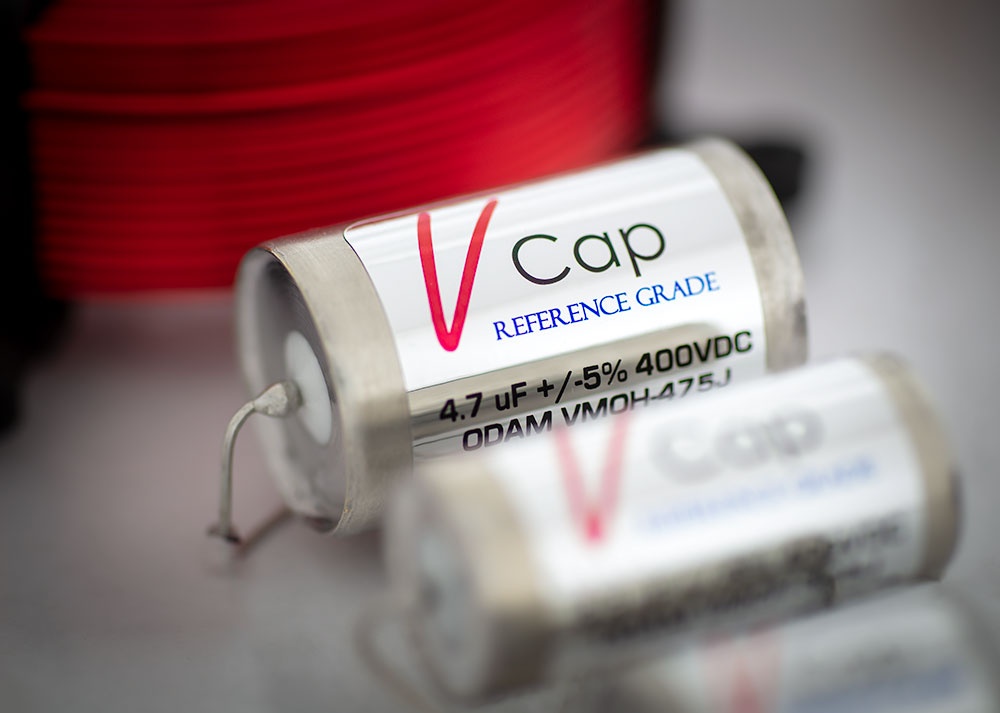

- V-Cap ODAM (Oil Damped Audio Metallized) — одни из лучших в мире по динамике и прозрачности, при этом бас у них невероятно собранный и хлёсткий.

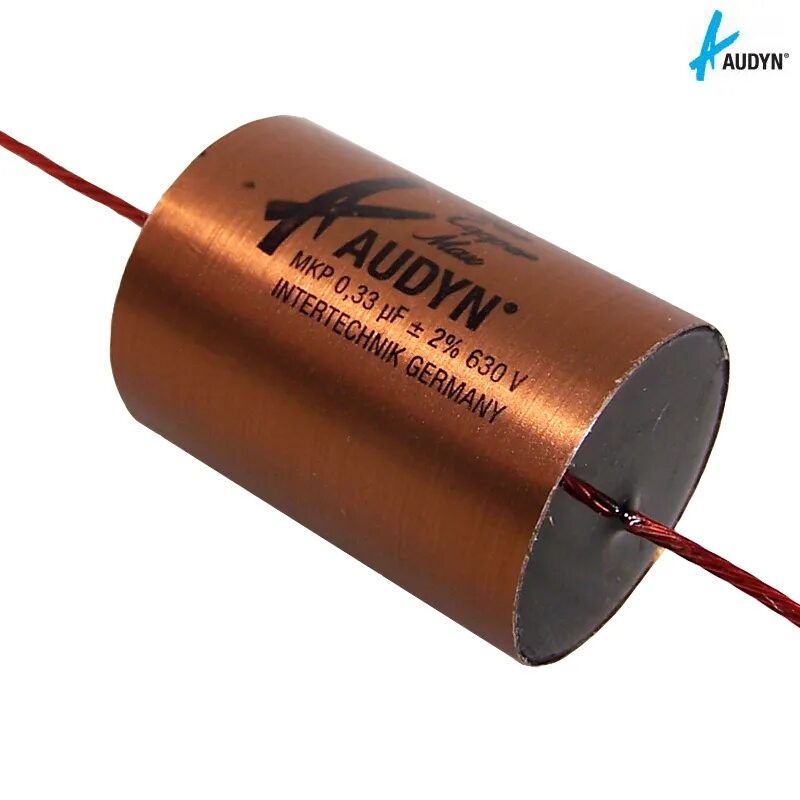

- Audyn Cap True Copper Max — медная фольга, которая дает потрясающую натуральность средних частот и глубокий, осязаемый низ.
Когда европейские или американские бренды сложнодоступны, то есть и китайские аудиофильные конденсаторы стоимостью в 5-10 раз ниже.

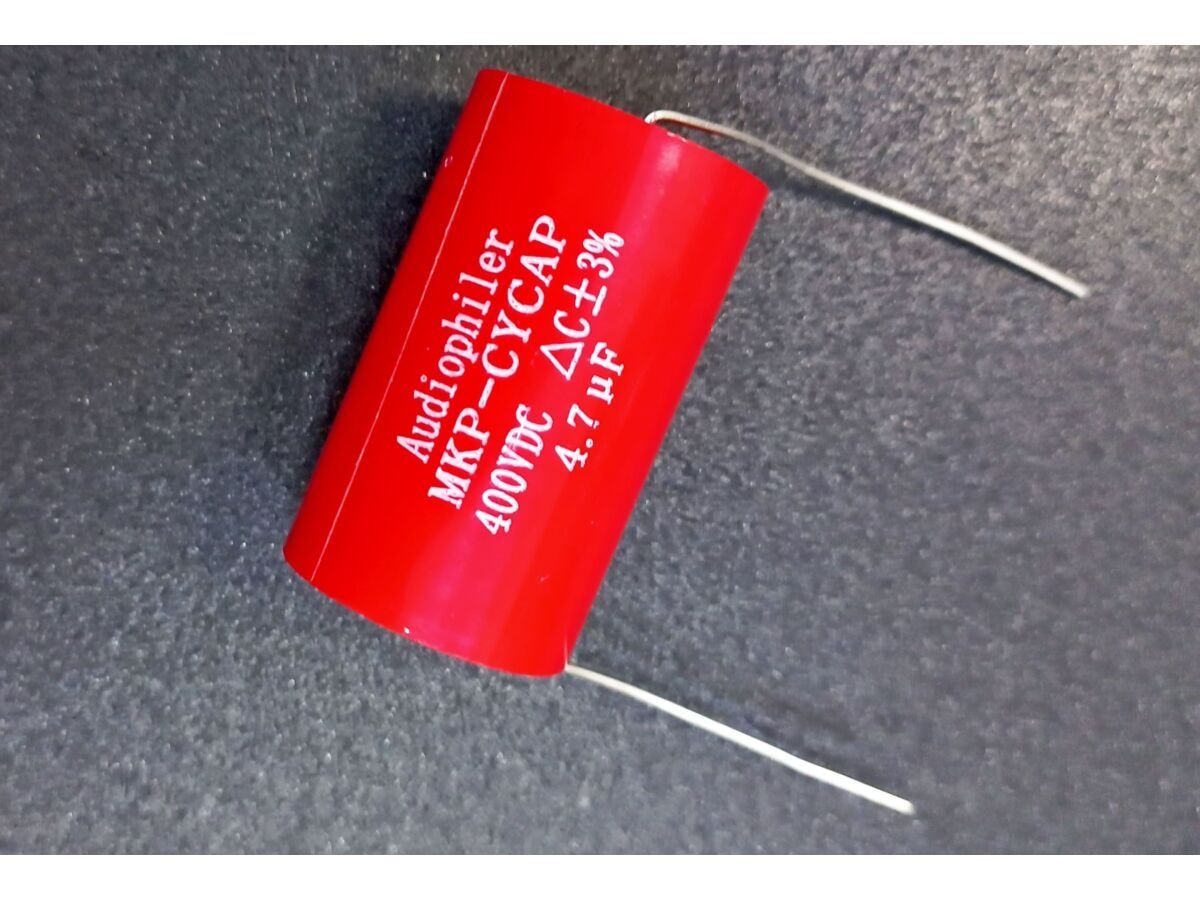

1. Audiophiler (в черных или красных корпусах с золотыми надписями)
Это самые доступные, но честные аудио-конденсаторы (MKP) из Китая.
- Звуковой характер: У них очень открытый, «светлый» и воздушный звук. Они отлично вытягивают микродетализацию, дают много «воздуха» на высоких частотах и сохраняют ту самую «искру».
- Нюанс: Нижний бас у них аккуратный и быстрый, но без экстремальной «густоты».
- Куда ставить: Идеальный и копеечный вариант для первого каскада 0.1 мкФ, где критически важна скорость и прозрачность.

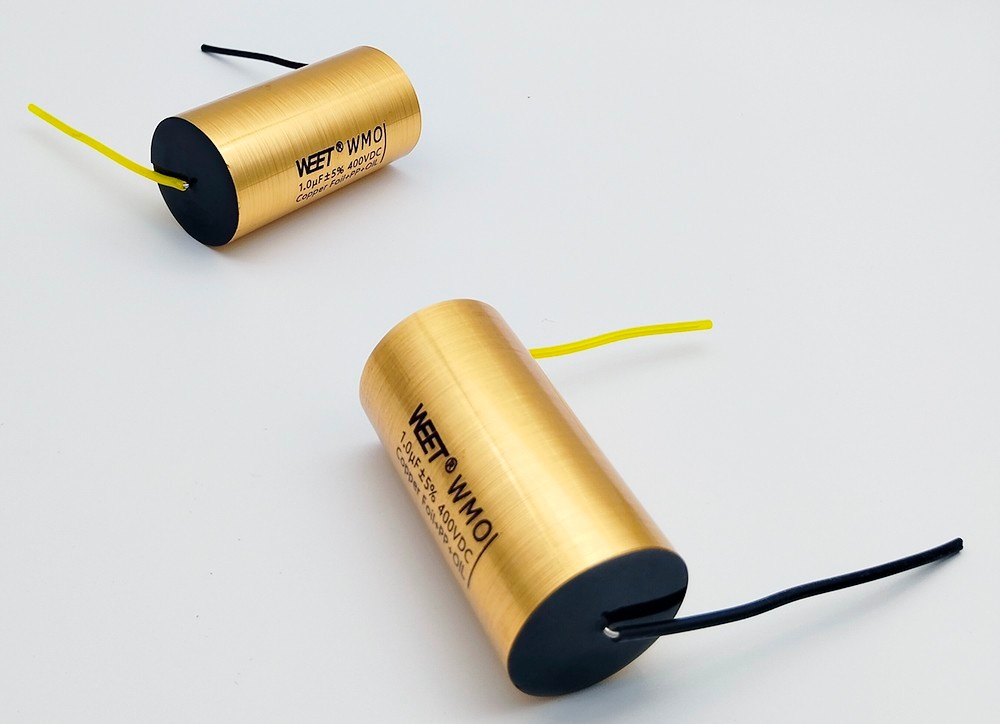

2. WEET (серия WMH / WMO Pure Aluminum Foil)
Компания WEET — это крупный китайский производитель, который делает серьезную фольговую аудио-продукцию, экспортируемую по всему миру.
- Звуковой характер: По отзывам европейских тестировщиков, их конденсаторы из чистой алюминиевой фольги выдают потрясающий баланс. Бас получается очень плотным, упругим, с хорошим хлёстким панчем, а средние частоты звучат натурально и объемно.
- Куда ставить: Отличный кандидат на второй каскад 0.22 мкФ (в Yaqin MS-300C) или на выходной каскад 0.47 мкФ для получения плотности.

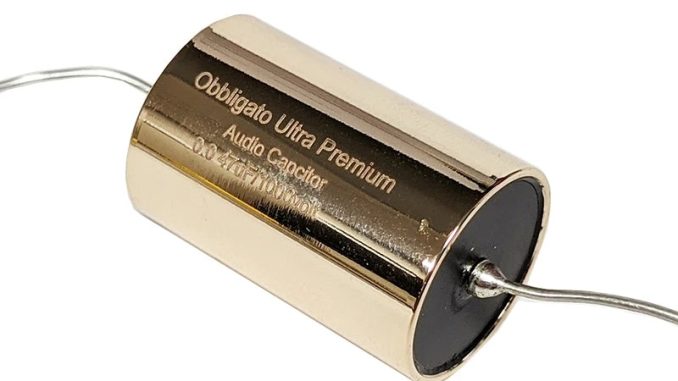

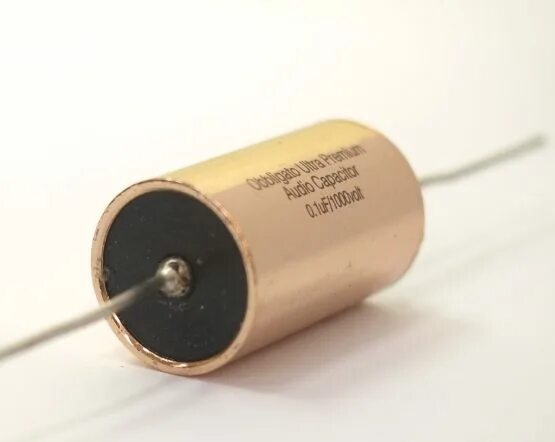

3. Obbligato (серии Film-in-Oil или Premium Gold)
Это китайский High-End бренд, который собирается на фабриках в Азии по заказу канадских и американских аудио-дистрибьюторов.
- Звуковой характер: Модели Film-in-Oil (пленка в масляной ванне) созданы специально для ламповых схем. Они дают невероятно масштабную, глубокую трехмерную сцену, бархатную густоту и тот самый «мясистый», панчевый низ, который вибрирует в груди. При этом они не замыливают верха.
- Куда ставить: Это лучший бескомпромиссный выбор «подешевле Mundorf» на самые критичные позиции — драйверную (0.22 мкФ) и выходную перед 300B (0.47 мкФ).
Что касается конкретно усилителя Yaqin MS-300C, то с каждой версией компания проводит апгрейды, и например в моей версии уже сразу стоят Pilkor PCX2 и их заменять имеет смысл только на что-то уровня Mundorf или китайских аналогов, что перечислены чуть выше, с, разумеется, пересмотром номиналов под ваше видение звука.

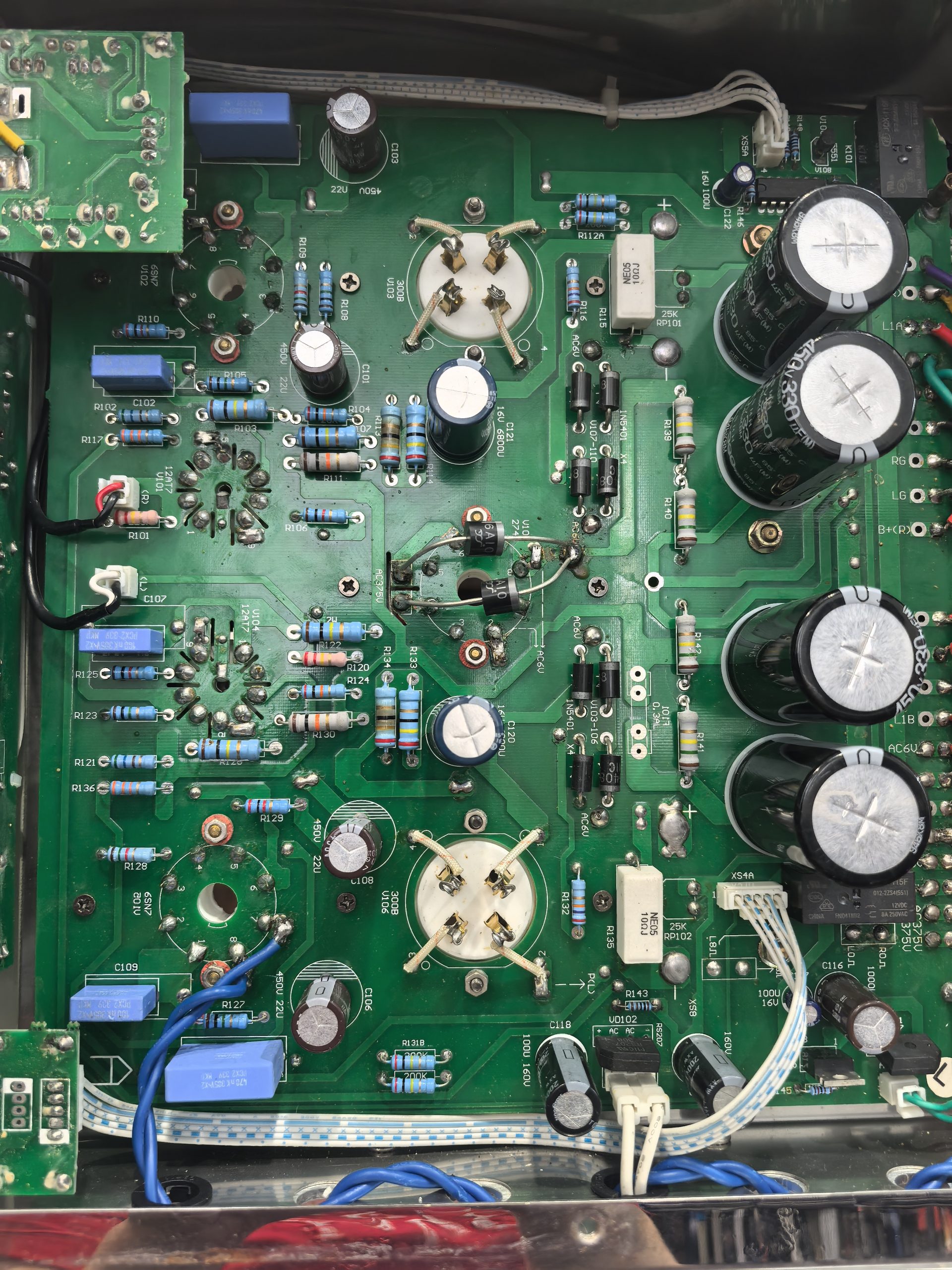

Фото штатной платы усилителя Yaqin MS-300C и его принципиальная схема.
