PSVANE KT88 с позолоченными ножками за 2/3 цены

7 сентября, 2025 hifi-audio.ru Статьи, Усилители 0

На Озон PSVANE KT88-PT продаются за 9800 за комплект из 4 штук, а на алиэкспресс они стоят 15000.
https://www.ozon.ru/product/psvane-kt88-pt-elektronnye-lampy-vzaimozamenyaemost-s-6550-kt88-kt88c-kt120-uk-kt88-tii-1908820432/
https://aliexpress.ru/item/1005009547124185.html

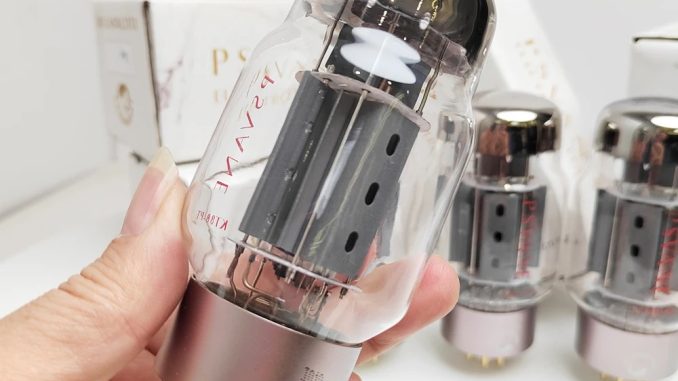

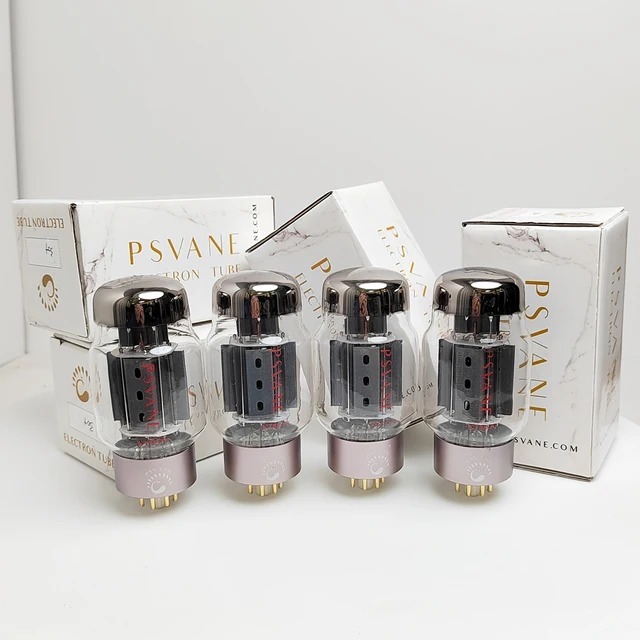

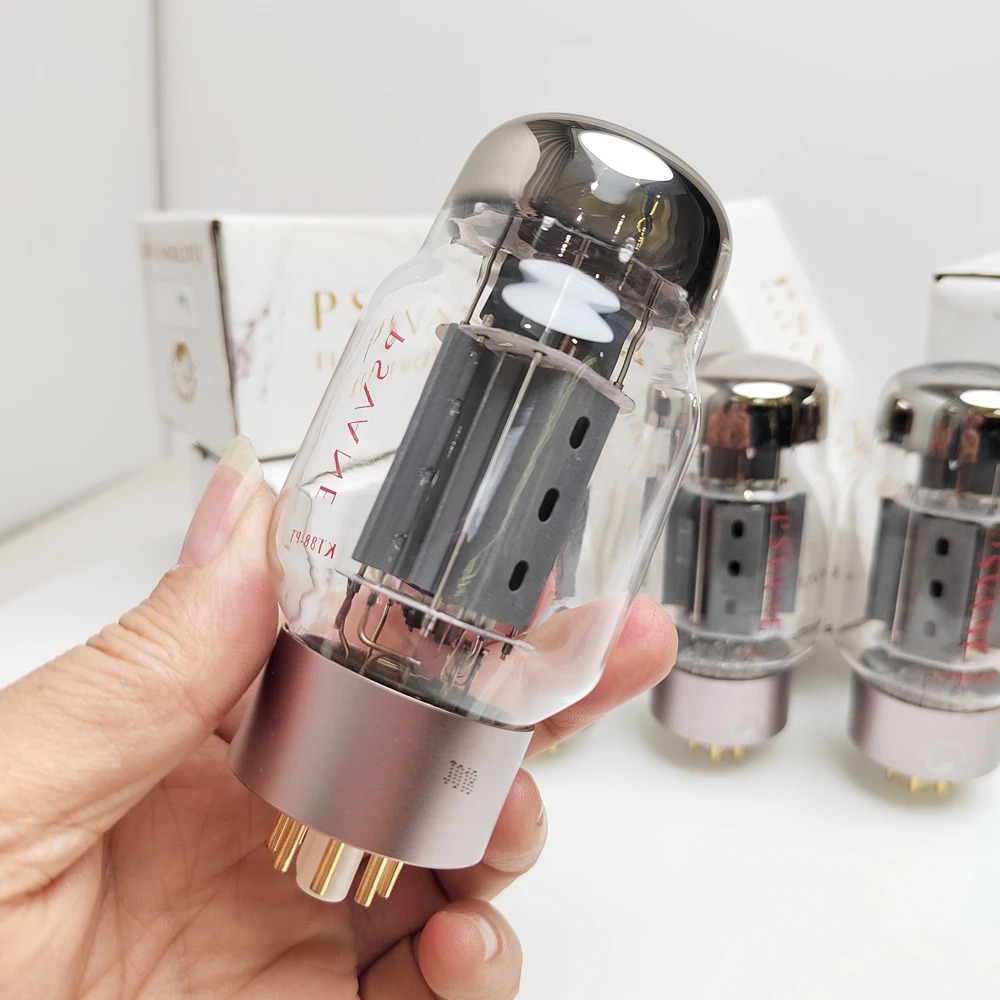

И вот я их получил. Лампы ровненькие, контакты позолоченные, нижний цоколь синеватосерябрянный.  Красиво.
Слушать буду в другой день.

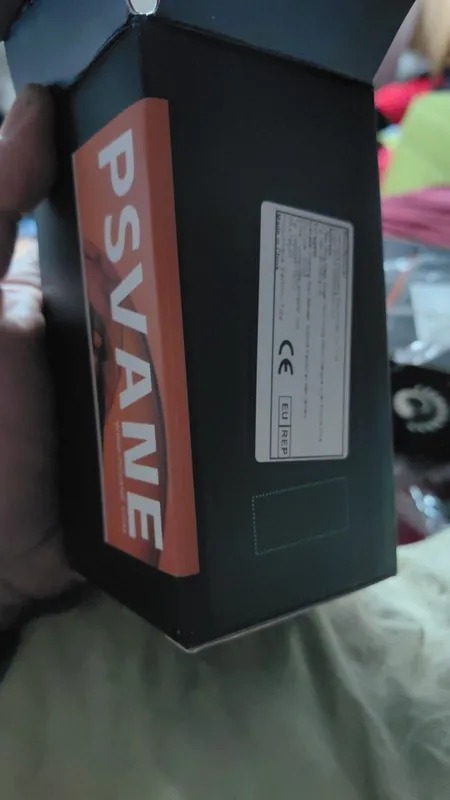

Покупал 18 августа, лампы доехали 7 сентября, т.е. примерно за 20 дней. Коробка теперь у PSVANE другая, темная.

УВ…………………………… …………………………….6.3 В
Ih………………………………………. …………….1.6 А
Максимальное номинальное значение
Анодное напряжение …………….800 В
Напряжение второго затвора …………….600 В
Напряжение первых затворов ………….-200 В
Рассеиваемая мощность анода …………..42 Вт
Вторые ворота рассеивают мощность ………8 Вт.
Анод и вторая ворота рассеивают мощность …….46 Вт.
Катодный ток ………….230 мА
Напряжение между катодами горячего провода…200 В
Температура стеклянного корпуса ………….250
Сопротивление первых ворот
Во время напряжения собственного смещения
— — Па + Pg2 35 Вт ……………….0,47 МОм
— —Па +Pg2 > 35 Вт ……………….0,27 МОм
Когда напряжение смещения фиксировано
— —Па +Pg2 35W …………………….0,22 МОм
— — Па +Pg2> 35 Вт………………………0,10 МОм
Межэлектродная емкость
Метод соединения Tetrapole и метод триодного подключения
Входная емкость …………. 16 9,3 ПФ
Выходной конденсатор …………….12 17 ПФ
Поперечный конденсатор …………….1.2 7,9 ПФ
Статические параметры
Четырехпольный метод подключения трубки
Ua…………………………… ……………….250 В
Ug2…………………………… …………………..250 В
Ia……………………………………….140 мА
Иг2(приблизительно)……………………………3 мА
Ug1(приблизительно)…………………………… …-15 В
Gm…………………………… …………………..12 мА/В
ri …………………………………………..12 КОм
мкг1-г2……………………………8
Способ транзисторного подключения
Ua.g2………………………….250 В
Ia+g2………………………………..143 мА
Ug1(приблизительно)……………………………-15 В
Gm…………………………… ……………………12 мА/В
ri……………………………………….670 Ом
μ ……………………………8

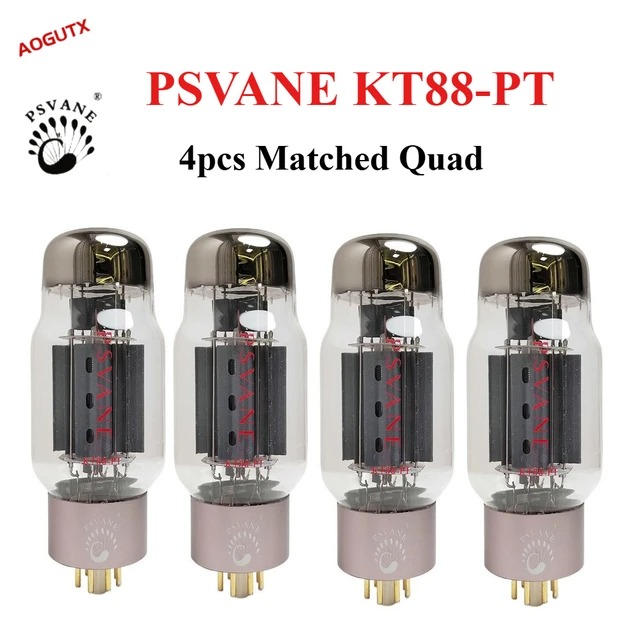

Последний запуск в 2024 PSVANE KT88-PT

Три основные отличия от обычного КТ88:
1.Керамическое основание трубы, непроницаемое, хорошие влагостойкие характеристики, долговечное.
2.Катод: позолота для лучшей проводимости.
3.Упаковка более экологична и безопасна.
Вакуумные трубки PSVANE KT88-PT KT88PT



Рекомендуемые условия эксплуатации (справочное значение)
Push-pull.classAB1.Cathode смещение.Триодное соединение.
Ua.g2(b)………………400 485 В
Ua.g2(O)………………349 422 В
Ia+g2(0)………………2×76 2×94 мА
Ig+Ig2(max.sig)……2×80 2×101mA
RL(а-а)………………4 КОм
-Ug (приблизительно)………… 4050 В
Пайт………………… 17 31 Вт
Всего………………………… 1,5 %
Pa.g2(0)…………… 2×26.5 2×40W
Pa.g2(max.sig)……2×19 2×27 Вт
Rk…………………………2×525 2×525 Ом
Hemen(g1-g1.pk)…… 78 114 В
Зout………………… 2 1,9 КОм
Push-pull.classAB1.cathode Conas.tetrode соединение.

Ua(b)………………………….560 В
Ua(0)………………………….521 В
Уг2…………………………. 300 В
Ia(o)……………………………2×64 мА
Ia(макс.sig)……………2×73 мА
Иг 2(0)…………………2×1,7 мА
Ig2(max.sig)………… 2×9 мА
RL(а-а)……………… 9 кОм
Rk……………………2×460 Ом
-Ug1(приблизительно)…………30 В
Пайт…………………………50 Вт
Всего…………………………3 %
Pa(0) ………………2×33 Вт
Pa(max.sig) ………2×28 Вт
Pa2(0) ………….2×0,5 Вт
