Вехи Diatone в постерах

Приглашаю в интересный экскурс по вехам компании Diatione запечатленные в выходивших в разные годы рекламных постерах.

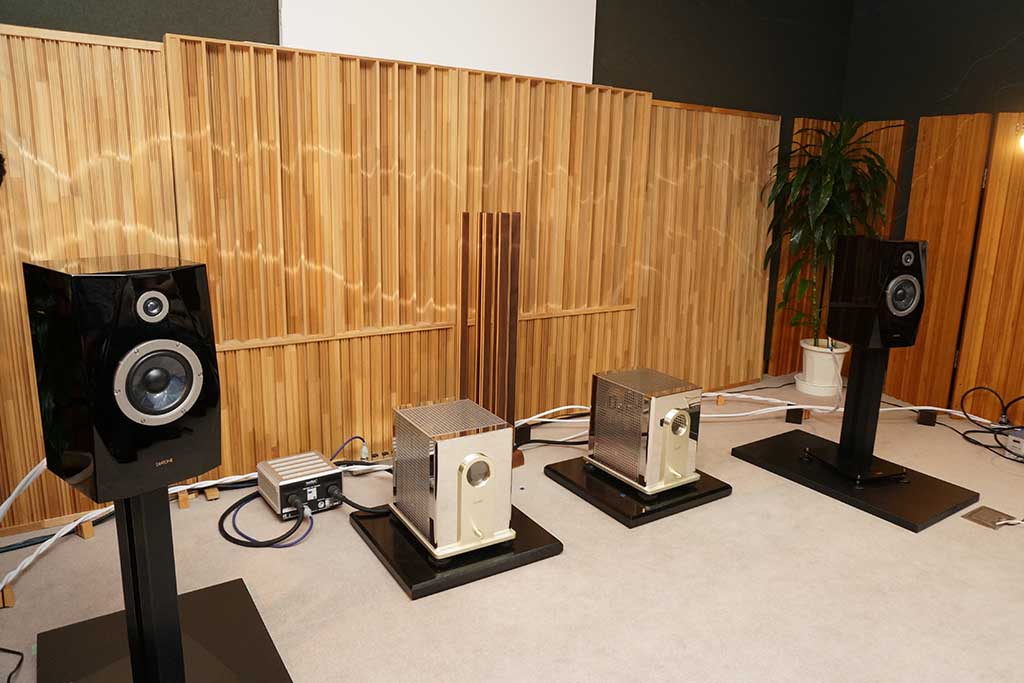

Торговой марке Diatone в сентябре 2017  исполнилось 71 год, представляете? Вы возможно возразите, что история компании завершилась в 1999 году, когда это аудиоподразделение Mitsubishi – Diatone – было закрыто. Но вы слегка ошибаетесь, это не мешало самой Mitsubishi переодически выпускать некоторые аудиокомпоненты под названием Diatone. Тем не менее в 2016 году, в свое 70-ти летие уже легендарный японский бренд Diatone оффициально вернулся (пока лишь в автомобильный сектор (car audio)), и только для Японии, но это, согласитесь, тоже прекрасная новость. Посмотрите постер ниже ознаменовавший 70-ти летие Diatone в 2016 году. На нем запечатлены вехи в развитии компании с точки зрения Diatone.

Я вижу DS-5000 и более простые модели начала 80х (505, 503 и др). Diatone DS-77HRX  и даже более старые красавцы из 70х. При этом на постере нет более поздних великолепных моделей, особенно из топового ценового сегмента (DS-10000, DS-20000, DS-A1(700000 йен пара ) ), т.е. упор в рекламе сделан на мейнстрим.
Для начала немного истории.
Торговая марка Diatone была зарегистрирована в сентября 1946 году, как подразделение компании Mitsubishi для производства громкоговорителей. Компания в начале выпускала мониторы для  NHK (Japan Broadcast Corporation) на своих динамиках, чем завоевала популярность в Японии. Поистине, бренд Diatone один из самых легендарных и любимых в самой Японии, где было продано просто огромное число акустических систем Diatone, которые ценятся и по сей день. Японцы изо всех сил лезли чтобы показать, что они могут делать акустику не хуже чем JBL и во многом преуспели, создав акустику со своим неподражаемым объемным и естественным звучанием, у которой много поклонников и сегодня. Это не удивительно, потому что даже стандартные и вполне доступные Diatone DS-77HR выдают потрясающее качество звучания способное удовлетворить процентов 80 любителей хорошего аудио высокой верности. Искрометные верха, точный и четкий нижний регистр, феноменально подробная серединка, воздушность и совершенно живые звуки контрабаса, скрипки, фортепиано, трубы, саксофона – это конек Diatone, можно сказать – оркестровки – это их вершина. В 1999 году бренд Diatone был официально закрыт и … Порадуемся друзья, что в 2016 году Diatone возрожден. Приглашаю посмотреть на вехи компании отраженные в рекламных постерах – как представляла достижения компания сама себе?
Самый ранний постер, что смог найти в сети запечатлел студийные акустические мониторы Diatone AS-3001 вышедшие в 1964 году.

Они стояли на специальных стойках и, как я понял из перевода, могли изменять высоту расположения, чтобы находится на одной плоскости с ушами слушателя.
Акустика обладала 30 см НЧ динамиком и 5 см ВЧ-рупором. Вес одной колонки 68 кг.
Ниже приведу более внятное отображение этих АС.

Здесь мы уже видим, что это АС с фазоинвертором и встроенным усилителем.
Вся система этих активных мониторов имела в 1964 году такие характеристики:
Диапазон воспроизводимых частот 50Hz〜15000Hz±5dB
Максимальное выходное давление 108 дБ
Встроенный усилитель MA-150 (транзисторный)
Размер: ширина 650 × высота 940 × глубина около 445 мм
Вместе с подставкой размер: ширина 850 × высота 1405 × глубина 475 мм

Можно представить насколько передовой была эта система используя в качестве усилителя не привычные для начала 60-х вакуумные лампы, а новейшие транзисторы.
Система  очень хорошо себя зарекомендовала в среде профессионалов в качестве монитора трансляций. В студии внешне все выглядело довольно красиво:

Еще одно интересное изображение демонстрирует что-то одно из двух, либо мониторы были разных модификаций/размеров, либо разной окраски:

Цена данных активных мониторов в ретейле на сегодня к сожалению неизвестна.
Следующий набор постеров прямиком из 70-х. Начнем с рекламы 1970 года, которая нам показывает акустическую систему Diatone DS-301.

Эти 4-х полосные акустические системы поступили в продажу в 1970 году по цене 124000 йен за пару. Спустя 4 года в 1974 году был перевыпуск этой модели, но с повышенной ценой 150000 йен за пару. Я думаю вы и сами поняли, что для 1970 года цена этих акустических систем огромная.
Посмотрим на АС в более вменяемом качестве:

Немного перевода:

Diatone DS-301 – 4-х полосная акустическая система, использующая систему пневматической подвески. PW-3020, который представляет собой динамик конусного типа,  диаметром 30 см, работает в нижнем регистре. Он оснащен специальным прессованным и усиленным конусом, магнитом Alnico, подвесом с отличной линейностью и отличным воспроизведением басов. DM-2210, который является 5-сантиметровым диффузором, установлен в середине диапазона, и DH-2201, который представляет собой трехполосный высокочастотный твитер с куполом 3 см, отвечает за область высоких частот. Принимая форму купола, мы улучшаем направленность и улучшаем локализацию. 3 сантиметровый сверхвысокочастотный динамик с сверхлегкой алюминиевой диафрагмой работает в сверхвысоких частотах (супертвитер). Регулятор громкости изменяет значения от 1,5 кГц до 6 кГц и от 6 кГц до 25 кГц. Система акустической пневматической подвески принимается как корпус, по одному для каждого воздушного потока, так что нет утечки воздуха. Тщательно наносится шпаклевка, улучшаются переходные характеристики и искажения в нижнем диапазоне. Кроме того улучшена стабильность корпуса за счет твердой армировки из-за большой толщины корпуса колонок. Внешний вид украшен натуральным ореховым покрытием, с черной кожей на передней стороне. Кроме того, мы используем гриль для безопасности динамиков.

Diatone DS-301 в деталях (1970, 62000 йен)
Звучит вышеприведенное описание довольно увлекательно, добавлю, что акустика работала в диапазоне от 30 до 25000 Гц, была легкой для усилителя – сопротивление всего 8 Ом и довольно чувствительной по современным понятиям – 90 дБ. Мощность акустики – 100 ват. Размер 360х585х286. Вес 22,2 кг одна колонка.

Серия Diatone в 1971 году (DS-16B, DS-301 (внизу), DS-251 (сверху), DS-22BmkII, DS-34BmkII, DS-31CmkII слева)

Еще одной рекламируемой акустикой в 1970 году была значительно более дешевая модель “для всех” – Diatone DS-251. Посмотрим ее постер.

Так как картинка не очень вразумительная, приведу полноформатную.

Эти 52 сантиметровые в высоту 3-х полосные полочники стоили всего 25,000 йен за штуку (50,000 йен пара) и так же как и умопомрачительные Diatone DS-301 обладали супертвитером. Но вы возможно скажете, что они были очень дешевы. И именно благодаря цене и звуку они были проданы в чудовищных количествах 600,000 штук! Diatone даже пришлось возобновлять их производство в 1973 году представив модель DS-251 mkII для удовлетворения бешеного спроса любителей аудио.
Полный модельный ряд Diatone того времени выглядел следующим образом:

Читаем перевод с японского, если что-то непонятно, то в свое оправдание скажу, что к сожалению сам не всегда могу понять смысл японских слов и оставил некоторые моменты без коррекции:
В третьем поколении серии DS, в двухполосную акустическую систему был добавлен супер-твитер получив трехполосную систему. DS-251 выпущенный в 1970 году претерпел изменение в виде DS-251 mkII в 1973 году, и к тому времени, когда было прекращено его производство в 1976 году, он зафиксировал огромные продажи в 600 000 штук.

Модели Diatone в 1976 году (DS-28B, DS-251mk II, DS-50CS, DS-35B, DS-25B, DS-40C, DS-38B, DS-50C, DS-261 слева).

PW-2517 представляет собой 25-сантиметровый низкочастотный динамик. Эта модель динамика (2517) была разработана совместно с низкочастотным динамиком для роскошной Diatone DS-301, и использует специальную бумагу для спрессованного конуса. Динамик диаметром 5 см отвечает за высокие частоты. Этот блок представляет собой акустическое устройство, в котором звукопоглощающий материал помещен в воздушную камеру на задней панели диафрагмы. Поскольку самая низкая резонансная частота достигает 600 Гц, возможен кроссовер на низких частотах, и соединение с низкочастотным динамиком сглаживается. В сверхвысокой области работает такой же 3-х дюймовый супер-твитер конусного типа, как и в DS-301. Этот блок использует литую пластину из алюминиевого сплава для дифузора и подвески. Аттенюатор ступенчатого типа может регулировать звучание от 2 кГц до 25 кГц между 3 положениями с шагом 3 дБ. Также можно включить / выключить супер-твитер с помощью этого аттенюатора. Акустическая пневматическая подвеска принимается в качестве оболочки, а 300г звукопоглощающего материала аккуратно упаковываются в герметичный корпус, имеющий прочную соединительную структуру. Это улучшает характеристики переходного процесса и искажения в диапазоне низких частот. Внешний вид – натуральная отделка грецкого ореха и гриль используются спереди. Кроме того передняя сторона затянута в черную кожу.
Можете себе представить, что это описывается дешевая модель в которой ряд динамиков просто взят из акустики в 3 раза дороже, передняя панель затянута кожей, а снаружи – натуральная отделка из дерева грецкого ореха  – были же времена! Не удивительно, что их разлетелось по слушателям 600,000 экземпляров.

Часть передней панели переиздания DS-251MK2 1973 года

Характеристики акустики были следующие – мощность 40 ват, сопротивление 8 Ом. З-х полосная АС с динамиками НЧ (PW-2517) -25cm, ВЧ/СЧ:5cm и Супер ВЧ:3cm. Диапазон воспроизводимых частот 40Hz〜25kHz. Чувствительность 91 дБ (97dB/VA). Размер одной колонки 525 x 315 x 215 мм. Вес этих колонок составляет 10 кг у одной, 20 кг весит пара.

Diatone DS-251 mk II и DS-28B. DS-251 mk II, который был популярной моделью в то время, и DS-28 B был разработан как более высокий класс.

Но вернемся к Diatone-вским постерам.
Реклама 1972 года представляет нам усилитель Diatone DA-U600.

Рассмотрим этот аппарат более подробно, так как цветная фотография более не является роскошью.

Как уже сказал, это аппарат 1972 года выпуска предлагался по цене 46800 японских йен. Это транзисторный усилитель с встроенной защитой.  Он предлагал выходную мощность 30 ват на канал и диапазон воспроизводимых частот от 10 до 50,000 Гц. КНИ в диапазоне от 20-20000 Гц составляло всего лишь 0.07%. Т.е. согласно характеристикам это был довольно хороший аппарат для своего времени.


Аппарат был построен на популярной в начале 70-х концепции OCL – т.е. в пути прохождения сигнала на выходе отсутствовали конденсаторы.
Посмотрим в зарубежных источниках определение OCL-усилителей. Осторожно, машинный перевод:
Усилителем OCL (усилителем без выходных конденсаторов) является любой усилитель с прямым выходом без конденсаторов. Как правило, усилители OCL могут быть любого класса (A, AB, B) и обычно имеют двухтактный выходной каскад.
Преимущества усилителей OCL по сравнению с конденсаторными усилителями:

  • уменьшение стоимости изделия в силу отсутствия выходных конденсаторов
  • лучшая устойчивость к низкочастотным паразитным колебаниям
  • большая выходная мощность при очень низких частотах и постоянном токе.

Недостатки усилителей OCL:

  • большая рассеиваемая мощность и пропускание постоянного тока через акустику,
  • в некотором числе конструкций с плохо контролируемой точкой смещения постоянного тока присутствует повышенная чувствительность выходной точки смещения постоянного тока к вариациям процесса, хотя последний недостаток менее важен для более старых биполярных процессов.

Если владеете японским, то предоставлю еще немного информации на японском языке:

Итак, Diatone DA-U600 – это усилитель по схеме OCL, т.е. без выходных конденсаторов, дающий лучшую мощность и устойчивость к механическим резонансам.
Эта модель до сих пор пробегает на японских аукционах и при большом желании еще можно стать ее обладателем.

В целом, я не думаю, что OCL давало какое-то преимущество для слушателя, скорее выгоду в производстве (меньше затрат). Такого типа аппараты существовали в пределах 70-х годов, и были позже полностью вытеснены следующим поколением схемотехнических решений.
И снова Diatone рекламирует акустику, то что сделало ей имя. Славный 1974 год и на этот раз на постере красавцы Diatone DS-303.

Стоимость акустики вообще запредельная – 250,000 йен за пару. Но уже по фотографии видно, что Diatone внедрили в акустики какие-то совершенно фантастические технологии. Почитаем перевод с японского, поломаем глазки:
Динамическая система разработана как модель высшего класса после DS-301. Для реализации превосходной динамики измерения проводились не только в безэховой камере, но и в различных ситуациях, при размещении колонок непосредственно на полу (доски), земле. Был разработан PW-3040BM, который представляет собой низкочастотный динамик конусного типа диаметром 30 см, для воспроизведения низких частот. DM-6010CM представляет собой динамик диаметром 6 см для среднечастотного диапазона, DH – 2310 CM – динамик купольного типа диаметром 2,3 см для высоких частот, DH – 1670 BM супер твитер диаметром 1,6 см для сверхвысоких частот, фенольная смола, бумага, мягкий алюминий принимаются как диффузор этих устройств для производительности и качества звука, соответственно, и нам удалось получить естественную звуковую связь. Регулятор ступенчатого типа с независимым методом катушечного отвода осуществляет регулировки в среднечастотном диапазоне и в области высоких и сверхвысоких частот. Средний и высокий диапазон могут управляться в 4 шагах переключателя, соответственно сверхвысокой частоты 3 ступени. В DS-303 блок низкочастотного громкоговорителя ослабляется с частотой 600 Гц, что на октаву ниже, чем предел диапазона поршня, и подключается к блоку Scawaker. Он также подключается к высокочастотному блоку с частотой 5 кГц, который на одну октаву ниже предельной частоты сквайкера, а твитер также подключается к супер высокочастотному твитеру на 10 кГц ниже частоты, с которой характеристики начинают нарушаться, начиная с диапазона разнесенного резонанса. Это делает шов частоты кроссовера естественным, а отклик мощности также является плавным.

Левая и правая АС – это имеет значение
Кроме того, благодаря широкому диапазону вибрации поршня характеристики блока динамиков стабилизируются, а физические характеристики и качество звука в системе стабилизируются. Для корпуса впервые принимается симметричная конструкция, что дает улучшенную направленную характеристику, решается различие в качестве звука между правой и левой сторонами системы. Кроме того, он использует кабинет АС, где плоская внешняя поверхность передней перегородки, улучшает ориентацию направленности (лучше чем у 301). Кроме того, для устранения влияния на переднюю сеть принимаются такие меры, как предоставление разрезов на левой и правой сторонах. Для выбора материала в шкафу достаточное внимание уделяется физическими данными и слуховым испытанием, применяется в основном многослойная древесностружечная плита, за исключением задней стороны, а канадская дугласовая пихта, которая имеет отличную характеристику затухания, принимается за заднюю пластину.

Кроме того, с использованием усиливающего уступа дисперсионного типа он предотвращает концентрацию резонанса и получает естественные характеристики затухания. В DS-303 учитывается вопрос о том, сколько энергии можно использовать с усилителем при прослушивании музыки. Чтобы обеспечить уровень прослушивания 100 дБ (мгновенное значение) при стереофоническом воспроизведении в большой комнате для прослушивания в диапазоне от 12 татами (тактов?) до 16 татами, необходимо учитывать входное сопротивление 100 Вт с учетом эффективности. Кроме того, для того, чтобы удовлетворять условию в небольшой комнате, такой как 4,5 татами или 6 татами, необходимо выпустить не менее 40 Вт. По этой причине было рекомендовано, чтобы DS-303 приводился в действие с усилителем мощностью от 40 до 100 Вт.

Вобщем Diatone DS-303 это такой персик, который сам бы скушал.
Но не забываем, что 70-е годы  – это расцвет ленты, а соответственно катушечных магнитофонов и кассетных дек.
Перейдем к следующему рекламному постеру,  который демонстрирует нам неожиданный симбиоз сотрудничества разных компаний – катушечный магнитофон Diatone, который неожиданно и Teac. Итак Diatone Teac A-1340 из 1975 года.

Вот более вменяемое качество фотографии этого аппарата:

Аппарат стоил 116000 йен – довольно дорого!
Перевод с японского: 2/4-канальная катушечная система с 3-мя головками. Модель TEAC A-1340 кажется оригинальной. Используется метод 3-х головок, что позволяет контролировать запись в процессе. Каждая операция записи, воспроизведения и стирания использует 4-канальную головку, можно записать 4 канала и записать 2 канала. Механизм переключения смещения переносится, и мы получаем производительность малошумящей ленты, обеспечивая оптимальное смещение. Для каждого канала принимается четыре независимых уровня регулировки громкости. Счетчик VU (стрелочки) может быть заблокирован для точной настройки громкости во время воспроизведения. Крепления зажимных катушек могут монтировать ленту одним касанием.

Магнитофон мог работать на двух скоростях: 19cm/s:0.08%
9.5cm/s:0.10%.
На 19 скорости аппарат воспроизводил в диапазоне 30Hz〜22kHz(40Hz〜18kHz ±3dB), а при 9,5 скорости – 30Hz〜16kHz(40Hz〜10kHz ±3dB).
Соотношение сигнал-шум равнялось 55 дБ. Вес аппарата 18 кг.

Катушечник рекомендовалось использовать с высококачественными акустическими системами, что предполагает его отношение к достаточно высокому классу аппаратуры.
В 1978 году Diatone щеголяет новой серией кассетников DT-4500-4700.

По постеру видно, что начало берет линейка с модели DT-4500 за 42800 йен, а флагшипом представлен DT-4700. Ознакомимся с этими моделями поподробнее.
Diatone DT-4700 вышел в 1978 году по цене 71800 йен.

Перевод, еще более заумный, чем прежде:
Diatone DT-4700 –  стереокассетная дека, которая содержит множество новых особенностей, где уклон сделан в сторону качественной записи.
Серводвигатель постоянного тока используется в качестве приводного двигателя.
При движении ленты встроенный тахогенератор определяет неравномерность скорости ленты и стабилизирует ее, управляя числом оборотов.
При выполнении записи можно регулировать уровень сигнала записи от всех входных клемм, без переключения источника (линейный вход или микрофон).
Супер-малошумящий эпитаксиальный кремниевый транзистор PNP, разработанный Diatone, используется в качестве пред-усилителя эквалайзера. Кроме того, малошумящий PNP-транзистор используется в качестве первого каскада линейного входного усилителя.
Улучшение характеристики достигаются благодаря использованию ферритовой головки.
Есть счетчик ленты.
Счетчик обнаруживает количество оборотов катушки и выполняет преобразование напряжения в нем в конкретные значения.
Возможно микширование звука.
Индикатор максимального уровня сигнализирует, если достигается уровень + 5Vu, за которым начинаются искажение.
Было два типа модели,  DT-4700 – с ручками для переноски, и DT-4700S без ручек.

Теперь обратим внимание на более дешевую модель Diatone DT-4550 стоимостью 49800 йен.

Основным отличием в характеристиках я обнаружил чуть меньшие значения высоких частот, которые аппарат может воспроизводить и это достаточно важно, так как затронуты критические для слуха области, на 1 сотую хуже искажения и ряд других параметров. Тактильно аппараты сильно отличались по весу. Если модель DT-4550 весила детские 5,3 кг, то DT-4700 была довольно увесистым аппаратом – 9,5 кг.

Модель Diatone DT-4700 играла в диапазоне от 30Hz〜15kHz на нормальной ленте, и 30Hz〜17kHz на хроме.

Модель Diatone DT-4550 играла в диапазоне от 30Hz〜13kHz на нормальной ленте, и 30Hz〜16kHz на хроме.

Да, если вы слушали на хромовой ленте, то для слуха небыло особого ущерба, но при использовании нормальной пленки (normal) вы становились ограничены на модели DT-4550 всего лишь 13 кГц – это ощущается на слух, как меньшее количество высоких частот.

А вот 15кГц на нормале у Diatone DT-4700 удовлетворило бы подавляющее большинство слушателей и того времени и нынешнего.

Младшая модель DT-4500 отличалась от  DT-4550 минимально, впрочем по цене тоже – 42800 йен.

У этих моделей были и еще чуть упрощенные модели с индексом S имевшие меньший вес, например Diatone DT-4550S.

Выглядели все модели достаточно привлекательно, в стандартной для 70-х светлой алюминиевой расцветке, которая мне нравится больше современной тенденции к черному цвету и безликим коробочкам в погоне за оптимизацией затрат.

И вот 70-е уходят в историю и начинаются 80-е,которые принесут новые открытия.

На постере ниже изображены акустические системы Diatone DS-37B.

Заявленная цена составила 59800 йен за одну штуку или 119600 йен пара.

В новое десятилетие компания вступила с акустикой Diatone DS-37B использующей новые решения, такие например, как технология DUD.

Обратимся к японским источникам, чтобы узнать об этом побольше:

Для нижних частот используется 32см громкоговоритель конусного типа.
Диффузор получил уникальный вид конуса, он был уплотнен с увеличением толщины периферийной части при помощи специального формования, увеличивая прочность без потери легкости, и расширение полосы движения поршня.

Кроме того, магнитная цепь имеет низкий уровень искажений,  уменьшая искажения получаемые от системы привода. Для достижения низких искажений магнитная цепь создана из специального сплава  на основе никеля, разработанного инженерами-металлургами, которые предусмотрели возможность равномерного распределения магнитного потока.


Корзина литая (литье под давлением) для уменьшения резонанса.
Средние частоты воспроизводит 10см динамик конусного типа Squawker.
Прессованный бумажный диффузор тверже, чем обычная бумага. Кроме того, форма центральной части динамика подавляют окрас в середине верхнего диапазона.

В области высоких частот работает 4см динамик типа твитер.
Купол  выполнен из сплава титана имеющего очень легкий вес, что дает четкие высокие частоты за счет подавления вибраций.

Кроме того, сосредоточив внимание на потери энергии , которая происходит в соединительной части звуковой катушки с диафрагмой, применили одно целое формование в DUD структуру (диафрагма и бобина звуковой катушки – это одно целое). Эта структура реализуется путем глубокой вытяжки , обычно трудной из титанового сплава, так как вибрация звуковой катушки бобины передается непосредственно на мембрану, что дает отличный звук  и хорошие переходные характеристики. Таким образом и предотвращался перегрев катушки охлаждаясь о корпус динамика.

Приведу наглядный пример DUD, на примере динамика из акустики Diatone DS-505 – катушка намотана на динамик, как на бобину:

Еще пример:

Самой технологии Diatone в рекламе придавала большое значение, посмотрите хотя бы следующий постер с серией акустики Diatone  включая рассматриваемые DS-37B:

Изображение в высоком качестве!

Cхема кроссовера была с низким уровнем искажений , что достигалось тщательным отбором радиокомпонентов схемы – конденсаторов, резисторов и тд.
В этой схеме использовались металлизированные конденсаторы из полиэфирной пленки с превосходными характеристиками для высокой частоты. Кроме того, электролитический конденсатор тоже был выбран с низким уровнем искажений тока утечки и диэлектрических потерь. Затем катушка была покрыта специальным лаком.
Кроме того каждый элемент был надежно закреплен, этому было уделено внимание, для того, чтобы уменьшить помехи между частями компонентов, проводки и тд. Сама проводка использует бескислородную медь с высокой степенью очистки.

Интенсивность высоких и средних частот можно регулировать, акустика оснащена регулятором уровня с  4 положениями переключения.

Передняя сторона использовала  симметричное вертикальное расположения динамиков (левая и правая сторона имеет значение), это дало улучшение локализации звука.

Корпус был тщательно разработан с использованием  модального анализа.
Для того , чтобы повысить жесткость корпуса, были использованы шипообразные застежки, установлен узел перегородок распределяющий резонансные моды с помощью распределенной резонансной структуры, расположенной в местах армирования.

Характеристики у Diatone DS-37B были следующие.

Количество полос: 3
Размер НЧ-динамика: 32 см
Размер СЧ-динамика: 10 см
Размер ВЧ-динамика: 4 см (титановый сплав)
Сопротивление: 6 Ом
Чувствительность: 91 дБ
Максимальная мощность: 80 ват (номинальная 25 ват)
Размер: ширина 370 x высота 680 x глубина 380 mm
Вес: 24 кг

Посмотрим на следующий постер прямиком из 1981 года, на котором изображена интересная система Diatone Compo X-11.

Это был комплект из двух компонентов – все в одном, который включал в себя акустические системы Diatone SS-11C по цене 30000 йен и универсальный компонент X-11 по цене 119800 йен. Следовательно стоимость всего комплекта составляла 149800 йен.

Сведений о данной системе, как и фото сохранилось очень мало. Видно, что компонент X-11 представляет собой компонент в который встроен вертикальный виниловый проигрыватель (со сменным картриджем) с тангенциальным тонармом, кассетный магнитофон, радио-тюнер и усилитель мощности. Мощность усилителя и АС предположительно 50 ват, что можно (с трудом) прочитать на постере. Сопротивление 6 Ом, что стандартно для большинства акустики Diatone.

Идентифицировать акустические системы сложно, но больше всего по всем апарметрам они схожи с Diatone SS-300, о которых сказано, что 50 ват это максимальная мощность, а номинальная 15 ват. Вероятно это и есть реальные характеристики  Diatone Compo X-11.

Diatone SS-300

Сами Diatone SS-300 выпускались в 1976 году и имели характеристики помимо указанных – чувствительность 93 дБ, сопротивление 8 Ом, диапазон воспроизводимых частот от 45-20000 Гц. Размер 330×670×292mm. Вес 12 кг штука.

Но в Diatone Compo X-11 все же не такие АС, а вероятно их клон. О чем можно судить по следующей фотографии.

Если ВЧ динамик визуально схож с SS-300, то СЧ и НЧ динамики изменены. Предположительно можно сделать вывод, что Diatone Compo X-11 была домашней системой с невысокой мощностью, но благодаря достаточно чувствительным акустическим системам (93 дБ) и номинальной мощности до 15 ват, их вполне могло хватить для среднестатического слушателя, но не любителя устраивать дискотеку в домашних условиях.

Посмотрим подробнее на этот удивительный аппарат – меломанский “гетобластер”.

Смотрится довольно мощно.

Судя по надписи кассетная дека может работать с пленкой типа Metal.

Ладно, возвращаемся из интересного экскурса по Compo X-11 ради следующего события. Стоит только добавить, что и ранее Diatone выпускала визуально схожие модели. Например в  1979 году была выпущена система Diatone X-1000.

Diatone X-1000 (1979)

Вспомним первый в обзоре постер посвященный 70 летию компании Diatone и изображенные на ней флагманские акустические системы Diatone DS-5000.

Эта акустика появилась в 1982 году по цене 495000 йен штука, не трите глаза, и соответственно 990.000 йен пара. Почти миллион йен, если сдачу оставить на чай. Я думаю вы понимаете какая это чудовищная стоимость, тем интереснее, что-же такого потрясающего было в этих АС, чего небыло ранее.

Но прежде всего, по постеру мы четко видим позиционирование DS-5000 как флагмана в линейке 50x. Если вы относили эту акустику к более позднему поколенинию 1000-3000-2000, то это не так. Линейка 5000 модели состояла из более простых в лице: ds-501, DS-503 и DS-505. Соответственно младшей была Diatone DS-501. Я был владельцем такой модели акустики и с ее звучанием знаком не понаслышке. Но на самом деле, была еще более младшая модель (прообраз будущей модели DS-66) – Diatone DS-73D – 59800 йен за одну или 119600 йен за пару. Для примера DS-501 стоила 82000 йен за штуку, 164000 йен за пару все в том же 1982-м. Ниже постер показывает всю линейку без своего флагмана:

И с ним, но без одной модели, видно у фотографа был какой то комплекс на число 5, о чем следующая фотография:

Итак, вернемся к флагману Diatone DS-5000 в 1982 год.

За миллион йен вам предлагали 40 сантиметровый вуфер конического типа. Дифузор был сотообразной структуры с внешней поверхностью из арамида.

Да, динамик перестал быть бумажным, он стал из арамида  (производная от кевлара, но лишенная призвуков/окраса).

Арамид, к слову был любимый материал у Diatone, она его использовала даже в производстве акустических кабелей (да, были и такие), на что и предлагаю полюбоваться на следующих редких фотографиях.

И как это все устроено:

Если вам не сильно понятна фраза о динамике акустики Diatone DS-5000 – “Дифузор был сотообразной структуры”, то приведу картинку разъясняющую этот момент. Картинка заимствована из рекламных картинок для младшей модели Diatone DS-73D.

Как видно, сотообразная структура под диффузором придает высокую жесткость динамику и при этом не сильно его утяжеляет. Это одна из уникальных особенностей динамиков от Diatone. Немного подробнее об арамиде и сотообразности (перевод).

Арамидное волокно обладает свойством высокой прочности и высокой эластичности по сравнению с обычным материалом, и оно обладает отличной характеристикой получая умеренную внутреннюю потерю даже при низкой плотности. Арамидное волокно используется в качестве материала сотового дифузора с пропиткой его специальным составом смолы (сама смола имеет большие внутренние потери).  Сотовая структура образуется путем сэндвича алюминиево-сотового элемента. В результате получаем легкий вес, высокую жесткость.
Большие магниты монтируются для магнитной цепи, и общий магнитный поток равен 286000 Максвелл!

Оцените размер DS-5000 по аудиокассете.

Среднечастотный динамик диаметром 25 см  обслуживает среднечастотный диапазон.
Что касается дифузора, то используется арамидная сотовая структура, такая же, как у низкочастотного громкоговорителя.
Второй стреднечастотный динамик имеет диаметр диффузора 6,5 см.
Это D.D.D. диффузор из титана и бора. Он создан методом формования с точностью 1/100 мм методом глубокой вытяжки титана по собственному методу формования и на него при экстремально высокой температуре напыляется бор. Кроме того, диффузор приинятый в DS-5000 сильно улучшает рост диффузии бора, что приводит к борирование основного материала (титана) с помощью бора с ростом кристаллов. Это в сочетании с жесткостью бора подавляет собственный звук металлического титана.


Кроме того, обращая внимание на обработку звуков после выхода из динамика, настройка, подходящая для лучшей модели, гарантирует, что звук будет совершенен в области восприятия звука.
Твитер имеет диаметр купола 2,3 см.
Что касается дифузора, то это бор-титановый купол  технологии  D.U.D., как и у среднечастотника. Кроме того, DS-5000 реализует высокоскоростную реакцию и улучшает переходные характеристики, используя полимерный лист в качестве материала для суспензии и трехслойную сэндвич-структуру с волоконной мембраной с обеих сторон.


В акустике используется бескислородная медная обмотка с наивысшей чистотой. Кроме того, фокусируя внимание на золоте с низкой тенденцией к ионизации – каждой соединительный элемент использует  обжимной вывод из позолоченной бескислородной меди.
Громкость верхнего и среднего диапазона можно контролировать с помощью соответствующих ручек на передней панели.
Корпус DS-5000 разработан с использованием всех ноу-хау компании. Окончательный вид был получен путем создания более 40 прототипов корпуса и выбора лучшего варианта.


Дефлекторная пластина изготовлена ​​путем ортогонального соединения лаванской фанеры хорошего качества, а другая часть изготовлена ​​из каменной плиты из двустворчатой ​​двустворчатой ​​мягкой древесины. Кроме того, твердый материал из грецкого ореха находится в центре отражательной пластины для подавления интермодуляционных искажений из-за взаимных помех между средним, высокочастотным и низкочастотным диапазонами.
Входной терминал имеет две пары клемм, независимых для низкочастотного, среднего и высокочастотного диапазонов, и предусмотрена возможность подключение двух усилителей.
К колонкам был создан комплект подставки в виде
кустических кубов DK-5000, в количестве 8 штук при цене 18000 йен . Это деревянные кубики рамером 9х9х9 сантиметров.


DK-5000 использует канадский клен, который превосхолен по характеристикам демпфирования вибрации и имеет конфигурацию внутреннего строения структурно разделенную на 12 блоков. Это делает ослабление вибрации более красивым. Кроме того, вы можете настроить характеристики баса, отрегулировав метод настройки.
Безкислородные медные прокладки включены в комплект.
В дополнение к DS-5000, подставки DK-5000 (кубики)  также могут использоваться в качестве установочного блока для других акустических систем, например Diatone DS-3000, DS-2000, DS-1000HR, CD-проигрывателя или усилителя.

Diatone DS-5000 стоит на подставках DK-5000.

Ниже приведу сухие цифры характеристик:

Количество полос 4
Размеры динамиков НЧ: 40cm
СЧ (мидбас):25cm
СЧ:6.5cm
ВЧ:2.3cm
Сопротивление
Диапазон частот 20Hz〜60kHz
Резонанс 23Hz
Чувствительность 93dB/W/m
Частоты среза 300Hz、1.25kHz、4kHz
Мощность 250W(EIAJ)
Размер 635×1,050×460mm
Вес 87kg
Подставка DK-5000(8 штук, 18000 йен)
Размер 90×88×90mm
Вес 0.5kg

Из всего сказанного я, забегая вперед, вижу, что Diatone DS-5000 обладала всеми чертами будущей серии акустических систем Diatone (DS-77,1000,3000,2000) сделав шаг за пределы своей линейки (501,503,505).

Уже в следующем 1983 году на рынок выйдет акустика вобравшая в себе ноу-хау акустики-миллионера (990,000 йен) Diatone DS-5000 – более скромного размера, но все с теми же восхитительными новейшими технологиями – твитер из бор-титана, когда происходило напыление твердоплавного и вспененного при этом бора в инертном газе, динамики с сотовидной сендвич-структурой и прочее. Имя этой удивительной акустической системы Diatone DS-1000.

Но вернемся к линейке пятисотых.

Чем отличалась пятисотая линейка от своего флагмана, что было пренесено в жертву? Для это предлагаю рассмотреть предтоповую модель 505 и самую бюджетную, даже не удосужившуюся получить пятерку в названии – DS-73D.

Если вы в недоумении, почему я обделил вниманием начальную модель с 5 в названии – Diatone DSD-501, то по той причине, что ей уже был посвящен большой персональный обзор Звучание акустических систем Diatone DS-501 с которым вам и предлагаю ознакомиться перейдя по ссылке.

Diatone DS-501

Итак, модель Diatone DS-505. Она появилась в 1980 году и соответственно какое-то время являлась флагманом (до появления DS-5000 в 1982). Цена DS-505 составляла тоже нескромные 380.000 йен.

Это 4-х полосная акустическая система, которая оснащена новейшим НЧ динамиком с дифузором диаметром 32 см из арамида. Арамидное волокно представляет собой ароматическое полиамидное волокно и обладает высокой прочностью, высокой эластичностью, низкой плотностью и умеренной внутренней потерей как особенностью самого материала.

Звуковая катушка имеет модуль Юнга, в 3 раза превышающий модуль обычной полиамидной пленки, применяют полиимидную пленку, обладающую высокой термостойкостью и холодостойкостью, значительно улучшая входное сопротивление.

Среднечастотник имеет диаметр 16 см и так же выполнен из арамидного волокна + соты.

СЧ имеет диаметр 4 см и использует технологию D.U.D. и сендвич-струтура. Динамик представлеет из себя титановый купол покрытый бором.

Твитер использует ту же дифузную технологию бор-титан, имеет диаметр 2,3 см и использует сверхсильный стронцевый магнит.

Характеристики Diatone DS-505:

4 полосы, 6 Ом, 28-40,000 Гц, 90 дБ.

Мощность 30 ватт (100 ват максимальная)

Размер 422×720×425mm

Вес 42 кг одна штука

Рассмотрев характеристики DS-505 и DS-5000 можно видеть, что предок из 1980 года меньше размером, слабее по мощности, немного тупее по чувствительности (90 дБ против 93), но в остальном фактически копия будущего флагмана за “миллион” йен.

Восхищенные Diatone DS-505 посмотрим,  чем же компания радовала не столь требовательного слушателя на примере младшей модели Diatone DS-73D. На постере она изображена на фоне  вечернего города, а квадраты по низу мне кажется, что символизируют дискретность, приход новой цифровой эры аудио. Ведь именно в 1982 году на рынке появился новый носитель – диск CD-Audio и первые СД-проигрыватели. Внимательный зритель может увидеть справа вверху компакт-диск летящий подобно инопланетной тарелке в небе. Т.е. присутствует явный намек, что акустические системы Diatone DS-73D готовы для отображения нового, более высокого качества аудио. Поэтому и букву D в названии модели, скорее всего можно интерпретировать, как сокращение слова Digital. Другими словами, если вы думали, что компания не уделила должного внимания при конструировании младшей модели, то вы заблуждаетесь.

Акустика появилась в 1982 году по цене 119600 йен за пару и я не назову это низкой ценой. Впрочем и размер акустики был немаленький – 68 см в высоту, 37 см в ширину и 33 в глубину. Вес одной АС – 21 кг. Чувствительность 91 дБ. Мощность 80 ват. Сопротивление 6 Ом. Диапазон воспроизводимых частот 35Hz〜30kHz.

Это была 3-х полосная акустическая система с динамиками размером: НЧ:32cm
CЧ:10cm
ВЧ:2.5cm

Посмотрим, что пишут об этих АС в Японии (вольный перевод):

Акустические системы нацеленные ​​на соответствие цифровому источнику благодаря использованию оригинальных ноу-хау технологий. НЧ-динамик имеет сотообразную сендвич структуру, а материал самого дифузора – поликрафт – бумага пропитанная специальной смолой. В результате достигается результат более высокого удельного модуля – в 4 раза лучше бумаги и в 11 раз лучше полипропелена. Так же искажения из-за вибраций тоже существенно уменьшаются.
СЧ-динамик выполнен из нового акустического материала C. F. P. – это полипропелен с большим добавлением высокоуглеродистого углеродного волокна, получается путем формовки с использованием оригинальной технологии формования, что дает реализацию дифузора  с высокой однородностью материала. В середине динамика используется купол изготовленный из ω-титана легкой массы и высокой твердости, что улучшает характеристики в высокочастотной области.

Твитер в форме купола имеет диаметр 2,5 см и отвечает за высокие чатоты.
Для динамика используется D.U.D.-технология и купол из титана. ω-титан представляет собой титановый дифузор, поверхностная эластичность которого увеличена путем  обработки в особой атмосфере, чтобы сделать ее структурой DUD для интеграции катушки и дифузора, тем самым реализуя широкополосную передачу звука. Улучшены характеристики высокочастотного затухания, хорошая линейность, входное сопротивление и другие различные характеристики.

Для внутренней разводки использованы провода из OFC меди с небольшим сопротивлением постоянному току.
Есть регулятор интенсивности для
средних и высоких частот.
В нулевой точке регулятора  он отключен (прямой путь).
Передняя сторона кабинета АС использует симметричное расположение динамиков, что улучшает локализацию звукового изображения.
В 1984 году на волне успеха модели 73D была выпущена особая версия Diatone DS-73DAV,  изображена на снимке ниже.
Она отличалась от 73D тем, что была экранирована, т.е. ее можно было расположить рядом с ЭЛТ-телевизором. А кроме того в ней присутствовал AV-эквалайзер позволявший получить лучший звук для просмотра телепрограмм.
Т.е. это была все та же модель Diatone DS-73D, но с рядом необходимых в реальной жизни улучшений. Ниже я приведу несколько восхитительных фотографий таких систем.
Идея совмещения ТВ и аудио глубоко запала в головы руководства компании и в  1986 году они выпустили бескомпромиссную систему Diatone VS-100F. Но пока мы не рассмотрели ее более подробно предлагаю бросить взор в 1985 год, когда  произошло поистине уникальное аудио событие. Компания Diatone представила миру короля сабвуферов – модель Diatone D-160.
 Сабвуфером с диаметром динамика в 160 см (63 дюйма) был поистине огромен. Его вес в 1500 кг заставил оснастить модель колесиками для перемещения. Сам диффузор из углеволокна (сэндвич с алюминиевой сотовидной структурой) имеет вес 3 кг. Корпус сабвуфера был выполнен из дерева и железной рамы. Мощность максимальная 3000 ват (номинальная 1250 ват). Размер – высота 231 см, ширина  237 см, глубина  137 см.
Использовался динамик PW-1600 играющий от 8 Гц, который был разработан в  1980 году и представлял тогда самый большой динамик в мире.
Стоимость сабвуфера составляла безумные 30.000.000 йен.
Прибегнем к японским обзорам для большей информации (перевод):
В сабвуфере используется самый большой в мире низкочастотный динамик Diatone PW-1600, разработанный в 1980 году, диаметром 160 см.
В качестве излучающей поверхности используется сотовая диафрагма, снижение веса конструкции осуществляется использованием алюминиевого сплава для сот и CFRP (армированного углеродным волокном пластика) для верхнего слоя дифузора, и даже хотя это супер большой динамик, мы сохраняем вес диффузора до 3 кг.
PW-1600, 1980 год.

Кроме того, катушка принимается как магнитная система. Потому что, если бы мы стали использовать постоянный магнит,  то его вес составил бы более 800 кг. Поэтому мы решили использовать полевые катушки для снижения веса. Эта катушка использует электрический провод для двигателя поезда и весит 400 кг только в полевой катушке.
В качестве звуковой катушки используется высокотемпературная бобина, и достигается высокий уровень сопротивления.
Так как невозможно закрепить рамочную часть за одно целое, мы разделили четыре разделенные части болтами. Само устройство весит 600 кг.
Корпус принимает схему басового рефлекса, и он имеет структуру с деревянными стенами и стальной рамой с клепками.

Устройство с исключительным размером динамика в 160 см, преподнесоло несколько проблем при выборе характера тестов.
Тесты в Koriyama Manufacturing всегда проводились в измерительной комнате, но  в случае с Diatone PW-1600 их прерывали, потому что потолочные люминесцентные лампы освещения падали с потолка от низкочастотной вибрации. Поэтому испытания решили проводить в заводских помещениях, где все было более массивное и надежное.
Этот новый тест отрицательно сказался на окрестностях вокруг завода. Звук на расстоянии даже 100 м от динамика передавался не только как звук, слышимый ухом, но также как мощнейшая вибрация. Звуковая вибрация была настолько мощной, что была сравнима с землятресением. От звука Diatone PW-1600 в округе были повреждены стены и окна строений в радиусе 2 км от завода.

Первую демонстрацию динамике для общественности провели Кобе Портопия и Мицубиси Миракан в марте 1981 года.
При демонстрации разбились стекла в
TBS. «Стекло разрушилось от звука».

Громкоговорители Diatone D-160 были поставлены в лабораторию Университета Кобе, где изучаются вибрация шума и Центральный научно-исследовательский институт электроэнергетики.

Приведу впечатления директора компании Diatone присутствовавшего на демонстрации сабвуфера-гиганта:

Звучание было сравнима с грохотом во время запуска космической ракеты, а вибрация сравнима с большим землетрясением.
Мы искали возможности производства динамика, который бы дал очень мощный эффект, чтобы вибрацией мог поразить аудиторию.
Я рассматривал разные методы достижения супернизкого звучания, некоторые были слишком дорогостоящие для 1974 года. Задуманный динамик мог бы озвучить в кинофильме  крупное земплятресение. Я думал о достяжении частоты 30Гц.
Нужно было, чтобы производился звук заставлявший его чувствовать всем  телом, чтобы играл супербас.
Умри или добейся такой возможности, подумал я. И мы стали работать на Diatone D-160. Когда определенные результаты были достигнуты мы пригласили заинтересованные стороны в помещение для прослушивания звука.
Наша команда для сравнения завела несколько автомобилей заставляя их реветь в момент запуска, словно это был старт ракеты.
После этого мы включили наш динамик.
Воспроизвелся ужасный грохот, сравнимый со звуком взлета космической ракеты.

Это удивило и меня, особенно, когда с потолка стали падать люминисцентные лампы от вибрации.
Раздались восхищенные крики и я понял, что нам есть с чем идти вперед.
Решение было сделано.

В следующем году мы демонстрировали сабвуфер Diatone D-160 в главном зале выставки Кобе Экспо.

Мощный звук чувствовался всем телом, сравнимый со взлетом ракеты, ревом струй огня и землетрясением одновременно.

Слушатели посетившие стенд кричали от реалистичности удивительного эффекта. Павильон внезапно приобрел популярность ежедневно наполняясь большим количеством посетителей.

Так же мы показывали динамик на аудиовыставке Харого. Многие были потрясены, что может быть создан настолько сверхбольшой динамик.

У Diatone существовал сабвуфер и более “скромных” размеров – Diatone D-80.

Система использовала низкочастотный динамик калибра 80 см.

Сабвуфер был изначально разработан для компании NHK Hall примерно в 1978 году. Он позволял получить в помещении звуковое давление в  130 дБ.  Динамик мог работать в диапазоне от 10Hz〜500Hz с чувствительностьб 100 дБ и максимальной мощностью 2000 ват.

В 1979 году этот сабвуфер был поставлен в стены  NHK Hall.

В открытой продаже Diatone D-80 появился в 1985 году по цене 2500000 йен.
Динамик  использует сотообразную сендвич- структуру используя соты из алюминиевого сплава и CFRP (армированного углеродным волокном пластика) для внешней поверхности дифузора.
Кроме того, для магнитной цепи используется магнит Alnico (АЛюминий-НИкель-КОбальт), а в качестве звуковой катушки используется высокотемпературная катушка для достижения высоких характеристик входного сопротивления.

Размер сабвуфера составлял 1,180×2,120×1,030mm

Вес 350 кг.

Один из экземпляров Diatone D-80 так же был доставлен в лабораторию Университета Кобе, которая изучает вибрации и Центральный научно-исследовательский институт электроэнергетики.

Для “домашнего” применения в 1988 году был выпущен сабвуфер Diatone D-80M.

Diatone D-80M так же обладал 80 см динамиком, но пониженной для дома мощностью – максимально до 1000 ват.

Другие  характеристики:

Диапазон: 15-500 Hz

Чувствительность: 100 дБ

Размер: W 1000x H 1350x D 667mm

Вес: 150 кг.

Стоимость это колонки составляла 1500000 йен. Динамик был похожий на предыдущие конструкции сотообразный сендвич, но верхний слой был изготовлен из арамида.

Предлагаю посмотреть на несколько фотографий с удивительным сабвуфером Diatone D-80M.

Diatone D-80M в аудиофильской системе.

Думаю стоит отвлечься от темы сабвуферов компании Diatone и не сомневаюсь, что D-160 будет приходить к вам во сне пугая реалистичным звуком землятресения,  но в 1985 году произошло и еще одно выдающееся событие. В предверии 40-летия компании Diatone было решено создать премиальные акустические системы, которые вобрали бы в себя все, на что способны инженеры компании и без оглядки на стоимость. Так была создана модель Diatone DS-10000 Klavier (пианино) стоимостью в 700000 йен за пару.

Это была ограниченная серия, всего 300 комплектов на весь мир. Прежде всего слово “пианино” в названии было не случайным. Передняя и задняя стороны акустики сделана из елового материала из которого изготовляются деки фортепиано. Чтобы небыло резонансов внутри материала, направление волокон перегородок и задней части отличается. Учитывая конечные акустические характеристики была подобрана краска после застывания образующая супертвердый слой, по сравнению с уретановой краской, у DS-10000 из за отражающей поверхности была улучшена чувствительность и разрешение атаки.

В комплекте с Diatone DS-10000 шла тряпочка для полировки корпуса и кусочек воска.

Каждая из колонок подвергалась небольшому старению, чтобы акустика звучала сразу на максимуме своих возможностей.

Акустика создавалась на пределе инженерных возможностей, система динамиков была разработана с внедрением всех технологий, которыми обладали специалисты компании Diatone.

Стоит отметить, что в том же 1985 году вышли более объемные по размеру колонки Diatone DS-2000, но размер Diatone DS-10000 был почти идентичен размеру акустики 1983 года – Diatone DS-1000, а не 2000. Почему так произошло, если компания решила выпустить лучшее из того, на что она способна?

Действительно, в качестве базы для Diatone DS-10000 подробно рассматривались и DS-1000 и новые DS-2000. Но специалисты компании после многочисленных экспериментов пришли к выводу, что лучшей и идеальной базой для премиальных АС являлась именно модель DS-1000, так как она оказалась ощутимо более быстрой в плане отображения атаки и подаче тонких нюансов, нежели DS-2000, которая проявила себя более медлительной.  Это не мои слова, это заключение инженеров компании.

Итак, базой для 10000 была выбрана модель DS-1000. Но мы уже знаем, что корпус, его материал претерпел существенные изменения (фортепианная дека + особая покраска).

Далее, была полностью перенесена высококлассная технология DUD в том, же качестве исполнения, которая была в модели Diatone DS-5000.

НЧ динамик размером в 27 см (как и у DS-1000) представлял собой сендвич из арамида пропитанного смолой и сот из алюминия с обратной стороны. Но дизайн сендвича в DS-10000 подвергся оптимизации с помощью компьютерного моделирования (напомню, речь о 1985 годе, еще ZX Spectrum был не у всех). Намотка на катушку динамика была выполнена с прецизионной точностью, что увеличивало эффективность.

Так же была задействована структура DMM, уникальная для Diatone – магнитная цепь и прочная алюминиевая литая рама интегрированы в единое целое, что полностью подавляет вибрацию деталей магнитной цепи и без потерь подает энергию на дифузор.

СЧ динамик 5 см усилен дифузным боризованным куполом (титан+бор) и использует DUD (проволока звуковой катушки намотана на сам динамик, как на катушку) – результат этого – сопротивление и переходная характеристика значительно улучшены. Подвес тангенциальный с трехслойной структурой бутилового каучука с твердостью полиамидного волокна.
В Diatone DS-10000 используется вспомогательный каркас, который использует вибрационную систему через подвеску.

Твитер купольного типа имеет диаметр  2,3 см.
Аналогично используется диффузионный боринизированный DUD, который был достигнут многоступенчатой ​​обработкой, которая была впервые воспроизведена в модели DS-5000. Эта  вытянутая форма дает максимальную прочность с ограниченным диаметром вибрации, что дополнительно расширяет превосходные характеристики дифузора.
Как и в случае с средним диапазоном, в подрамнике используются детали, изготовленные методом механической обработки, и поразительно поддерживающие точность движения  благодаря вибрационному демпфированию самого динамика.

Для всей проводки внутри акустики используется очень толстая линейная бескислородная медная проволока с разными диаметрами. Кроме того, золотое покрытие применяется ко всем гильзам в местах обжима проволоки (для устранения искажения электрического тока на поверхности металла). Кроме того, в стремлении достичь полной высокой производительности и надежности, была принята радиальная система питания, которая обеспечивает надлежащий ток питания каждого элемента посредством тщательного анализа плотности тока.
Кроме того, был использован большой особый конденсатор разработанный специально для этой схемы.

В целом можно видеть, что Diatone DS-10000 – это были доведенные до идеала колонки DS-1000. Все, что можно было улучшить в этой акустике было улучшено – проводка, электронные компоненты, два динамика с методом DUD (ВЧ и СЧ), материал корпуса, демпфирующие каркасы – безусловно это было изумительное изделие!

Пройдемся немного по характеристикам Diatone DS-10000:

Мощность: 180W(EIAJ), долговременная 60W.

Сопротивление: 6 Ом

Чувствительность: 90dB/W/m

Диапазон частот: 35Hz – 60000Hz

Размер: Width 360x height 625x depth of 290mm

Вес: 27 кг

Эта юбилейная акустика так же имела свои уникальные подставки DK-10000 стоимостью 100000 йен за пару.

Но это был только рассвет компании в сфере аудио. Спустя 7 лет, в 1992 году компания все же выпусти модель Diatone DS-20000, которая будет иметь больший размер (но все равно меньше, чем классические DS-2000) и уже с заоблачной ценой в 1,000,000 йен за пару!

Diatone DS-20000 (1.000.000 yen за пару, всего выпущено 300 пар, как и DS-10000).

Но посмотрим чем поразила любителей звука Diatone в следующем, 1986, году.

В 1986 году миру была представлена не менее удивительная система Diatone VS-100F.

Акустическая система Diatone VS-100F предлагалась по цене 396000 йен за пару (198000 йен одна штука) – на самом деле огромная сумма даже для японских меломанов. Что такого было в этой акустике будем разбираться вместе.

Это была акустическая система построенная для домашнего кинотеатра. Она проектировалась с упором на лучшее воспроизведение средних частот, где сосредоточен звук диалогов и музыкальных инструментов.

VS-100F оснащен 30 см динамиком для низких частот, который расположен с обратной стороны акустики (сзади), чтобы излучать звук на поверхность стены, чтобы объять всю комнату, создавая насыщенное звуковое поле для воспроизведения басов. Кроме того, VS-100F имеет четыре фронтальных фазоинверторных порта на передней панели.

Дополнительно для низких частот используются еще два 20-сантиметровых динамика.  За частоты отрабатывают 4 динамика диаметром 10 см.
Кроме того, акустика снабжена двумя 5 сантиметровыми твитерами для высоких частот.

Акустика экранирована и может использоваться рядом с ЭЛТ телевизором.

В акустике использована особая звуковая система (WAS – широкополосная аудио система) в которой динамики имеют разный наклон относительно своей средней точки. Два СЧ-динамика направлены с наклоном внутрь на 25 градусов, а два  смотрят прямо. Такой вариант дает объемное звучание, но точно сконцентрированные звуковые диалоги.

Изначально была выпущена модель только черного цвета в начале, но позже появилась модель VS-100F цвета дерева. Существовали подставки для колонок (DK-100), посвященные каждой из цветовых вариаций по 35000 йен за пару.

Посмотрите как гармонично смотрелась эта акустическая система в домашнем кинотеатральном сетапе.

Итак, это была 4-полосная акустическая система с 9 динамиками, 4 фазоинверторами, системой отражения баса от стен и с системой магнитного экрана.
Сопротивление колонок было стандартным для Diatone – 6 Om. Максимальная выходная мощность – 350 ват. Конечно это не 3000 ват рассмотренного ранее сабвуфера Diatone D-160, но тем не менее это огромная мощность для домашних систем учитывая довольно высокую чувствительность в 94 дБ.
Размер акустики составил 400×998×390mm, а вес 47 кг одной колонки.

Без подставок акустика выглядела следующим образом:

И прежде чем перейдем к следующему постеру давайте полюбуемся этими гигантами в чьем-то аудиотракте.

В 1988 году компания выстреливает постерами мейнстримовой модели Diatone DS-77HRX. Это акустика вобравшая в себя массу положительных технологих высших моделей и предлагаемая по волшебной цене 124000 йен за пару и отличным звучанием, которое способно удовлетворить  большинство любителей музыки, кроме самых дотошных. Из личного опыта скажу, что Diatone DS-77HR/HRX/Z – это золотая середина аудио.

Посмотрим, что про эту акустику пишут на сайте audio-heritage.jp (сокращенный перевод):

Акустика основана на предыдущей  модели Diatone DS-77HR, которая стала самой продаваемой акустической системой компании, которая дала полноту всего диапазона и суперзвучание.

Вуфер 31 см конического типа с использованием арамидной, гибридной  сотовой диафрагмы для исполнения низких частот.

Арамидная гибридная сотовая диафрагма использует арамидную гибридную FRP для внешней поверхности дифузора с целлюлозными волокнаим на обратной стороне.
Арамидная гибридная FRP включает алюминиевое волокно в качестве ароматического полиамидного волокнистого материала с низкой плотностью и умеренными внутренними потерями в дополнение к высокой прочности и высокой эластичности и аморфному кремнезему с высокой жесткостью к структуре внутри слоя. Т.е. используется два материала при плетении диффузора. Это дает материал с высоким удельным модулем упругости и оптимальным коэффициентом потерь. Кроме того, материал целлюлозного волокна на обратной стороне превосходен во внутренних потерях.


Объединив эти два материала в сотовую структуру, отличную по свойствам физических свойств, как структуру дифузора, мы реализуем слияние высокой жесткости и умеренных внутренних потерь при высоком качестве звучания. Корпус имеет высокую жесткость рамы.

Среднечастотный динамик имеет размер 10 см.

В качестве конической части принимается слоеная гибридная диафрагма, которая сочетает в себе органическое волокно из арамида и неорганического волокна высокопрочного углеродного типа PAN.


PAN – высокопрочное углеродное волокно – изготовлено из полиакрилонитрила в качестве исходного материала и имеет чрезвычайно высокий удельный модуль упругости. Благодаря переплетению этого материала с арамидом из органического волокна и внутрислойной структуре полученной при плетении материала мы с высокой точностью сбалансировали высокий удельный модуль упругости и коэффициента потерь.

Центральная часть СЧ-дифузора использует титановый купол S.R., который уравновешивал высокий удельный модуль упругости и коэффициент потерь.

Твитер купольного типа имеет диаметр 2,5 см с использует купол DOR (титан + бор) для воспроизведения высоких частот.

Бор используется в качестве материала дифузора с титановой основой, что сильно способствует диффузионному росту бора с высокой физической стоимостью свойства и привлекает отличными характеристиками, такими как высокий удельный модуль упругости, высокая долговечность/устойчивость к атмосферным воздействиям, подавление призвуков (окраса) титана.
Кроме того, передавая движущую силу, генерируемую в звуковой катушке, на дифузор без потерь с помощью структуры DUD, объединяющей дифузор и звуковую катушку, удалось улучшить переходную чувствительность, улучшить частоту предельных частот, линейность и входное сопротивление.


Схема кроссовера на каждый динамки изолирована, что улучшило способность воспроизведения звукового поля, предотвратило мутность звука из-за утечки магнитного потока с помощью двухкомпонентной структуры, в которой элементы для низкочастотного динамика независимы.

Мы используем сердечник с катушкой и материала проволоки из бескислородной меди, они тщательно отбираются по измерениям. Так же прослушиваем конденсаторы и резисторы.

Корпус имеет закругленные углы, что препятствует ухудшению качества звука из-за дифракционного эффекта.

Для структуры корпуса мы задействовали резонансную структуру с высокой жесткостью, которая полностью использует запатентованную технологию Diatone и пытается улучшить музыкальное разрешение.

Были так же разработаны специальные стойки под акустику DS-77 HRX – название модели стоек DK-77X.
DK-77X выполнены и зтакой же древесностружечной плиты высокой плотности, что и корпуса акустических систем. Стоячая волна исключается путем уменьшения параллельных плоскостей в конструкции.
Корпус имел два варианта отделки под ореховое дерево и черный.
Также имелась аналогичная цветовая вариация для стоек DK-77X.

При переводе текста с японского к сожалению я какие то моменты не смог понять и они сокращены, то что осталось тоже слегка сумбурно, но просто поймите, наши языки очень разные и для адекватного перевода нужен языковой специалист по японскому, который врятли так же интересуется аудио и горит желанием перевести тонну информации от скуки. Поэтому такие “плохие” переводы мне видятся лучшим решением, чем никакие.

Итак, мы узнали, что  Diatone DS-77 HRX – это последовательная эволюция роскошных моделей вбирающая в себя достижения даже топовых систем. Тибороновский твитер был достижением топовой модели Diatone DS-1000 в 1983 году. А в 1988 году вы видим ее воплощение уже в значительно более дешевой модели, диффузор теперь не из чистого арамида, как в ранних моделях, а использует ткань из гибридного материала уравновешивающего  характеристики арамида и PAN, в сумме сочетающий лучшее. Так же запатентованный корпус был довольно хорош.

Акустика работает с любым усилением, но из моего опыта, чем выше класс аппарата, тем лучше звук вы услышите.  На практике я не увидел предела в качестве звучания этой системы. Чем выше по классу вы подключаете усилитель и источник, тем звук становится серьезно лучше и лучше. Я использовал акустику 77 серии с массой усилителей – и это всегда было замечательно – звук был голографичным, невероятно ясным и объемным, фантастически хорошим.

Вот сокращенный список с чем сопрягались такие АС – Pioneer M-90 (топ), Onkyo M-506R, Onkyo A-919 (топ), Marantz PM 15S1, Marantz PM 6001, Sansui a607DR,  Victor Z11, Yamaha A-2000 (топ), Yamaha B-70 (топ) и тд.

Посмотрим на технические характеристики Diatone DS-77HRX.

Мощность:230 ватт EIAJ)
НЧ: 31 см
СЧ: 10 см
ВЧ: 2,5 см
Диапазон воспроизводимых частот: 35Hz〜35kHz
Сопротивление: 6Ω
Чувствительность: 91dB/W/m
Размер:680×380×325mm
Вес: 27 кг одна колонка

1988 год так же отметился выпуском грандиозной топовой модели стоимостью 2 миллиона йен – Diatone DS-V9000. 4-х полосная акустика весом 125 кг каждая колонка.

В акустике были применены потрясающие новаторские технологии – особая магнитная система A.D.M.C например.  НЧ-динамик был диаметром в 40 см. А твитеры использовали новую технологию B4C. Она из себя представляла следующее. Раньше в топовых моделях компания Diatone напыляла бор на титановую подложку – это делалось по той причине, что было невозможно на тот период сформировать купол целиком из бора. Но в модели V9000 это удалось благодаря технологии B4C.

B4C (чистый бор) купол твитера имеет удельный модуль упругости в 5 раз лучше титана и 2,2 раза боринизированного титана (ти-борона), а также имеет умеренную внутреннюю потерю, так как он неметаллический. Однако, поскольку бор имеет очень высокую температуру плавления 2450° С, невозможно было превратить его в куполообразную форму по традиционной технологии.


В диатоне эта проблема решалась плазменным напылением при фантастически высокой температуре 15 000° С  (например поверхность нашего Солнца имеет температуру 5500-6000 градусов, т.е. Diatone создали температуру в 3 раза выше, чем на поверхности звезды) с помощью собственного метода плазменного напыления и обжига при высокой температуре в атмосфере инертного газа. Это дало возможность  получить чистый боровый купол с прочной связью между частицами B4C.

В купе с  B4C использовались и все прежние технологические достижения компании – DUD и DM. Это была фантастически крутая акустическая система, но хотелось бы рассказать о более дешевой модели вышедшей в 1989 году, а именно Diatone DS-V5000.

Стоимость пары составляла 1,100,000 японских йен.

Вес одной колонки 84 кг, размер НЧ звена был поменьше чем у V9000, более привычные 32 см. Мидбасовый среднечастотник  имел размер 18 см. Еще один СЧ-динамик 6 см, и твитер 2,3 см.

Интересным было то, что по сравнению со старыми сериями в НЧ и СЧ динамике использовалось новое, суперарамидное или сверхарамидное волокно.  Далее немного вольного перевода с японского.

Суперарамидное волокно дало значительное увеличение модуля упругости на 40% в дополнение к высокой прочности, отличным характеристикам демпфирования вибрации, низкой массе (25% от веса углеродного волокна). Используя сверхарамидное волокно для верхней поверхности сотовой диафрагмы  они получили гибридную структуру с превосходными характеристиками,  обеспечили отличный удельный модуль упругости и умеренные внутренние потери, сравнимые с бумагой (!).

В акустике использовалась новая система A.D.M.C.-i (Advanced Magnet Circuit-impulse) – дальнейшее развитие базовой технологии A.D.M.C , для низкочастотного и среднечастотного динамика.

Она реализует высокоскоростной отклик путем дальнейшего контроля магнитного поля переменного тока. Путем минимизации плотности магнитного потока переменного тока, проходящего через магнит и подавляющего вибрацию рабочей точки магнитной цепи магнитным потоком постоянного тока, стабилизируется работа магнитной цепи против переходного отклика. Стабильность в области временной оси относительно переменного магнитного поля улучшается за счет подавления суммарного количества генерируемой составляющей плотности магнитного потока переменного тока и улучшения симметрии.

Среднечастотный динамик закрыт сзади магнитным экранированием  с помощью чугуна с сфероидальным графитом,  что  устраняет электромагнитные помехи.
B4C (чистый бор) купол используется для среднечастотного и высокочастотного динамиков.
B4C показывает модуль упругости в 5 раз лучше по сравнению с титаном и в 2,2 раза (значение скорости звука 12,1 × 1011 см22) боринизированной титановой диафрагмы, а значение скорости звука, показывающее скорость распространения звука, составляет 11 км/сек. Кроме того, внутренние потери имеют очень высокое значение, которое невозможно реализовать с помощью металлических диафрагм. Однако, хотя B4C обладает превосходными характеристиками, он имеет очень высокую температуру плавления 2450 ° C, поэтому возникла проблема чрезвычайно сложного формования в форме купола.


В Диатоне В4С расплавляли, помещая его в плазму с ультравысокой температурой плазмы 15 000° С или более методом первоначального плазменного напыления, и она распылялась на поверхность объекта с высокой скоростью для образования пленки. После термического напыления производился обжиг при высокой температуре в атмосфере инертного газа. Делая это, мы усиливали связь между частицами B4C реализуя купол из чистого бора.
Для того, чтобы в полной мере воспользоваться превосходными характеристиками диафрагмы B4C, для среднечастотника и твитера используется D. U.D. (прямое крепление звуковой катушки к корпусу динамика).
С конструкцией D.U.D., путем интеграции дифузора и звуковой катушки, можно передавать движущую силу, генерируемую в звуковой катушке, без потерь. Кроме того, он надежно закреплен в корпусе с D. M., а твердый блок реализуется монококковой структурой, где пластинчатая часть магнитной цепи установлена ​​непосредственно.
Гибридная структура жесткой стальной проволоки и медной проволоки принимается как защитная сетка среднечастотного и высокочастотного динамиков.


Компоновка динамиков сделана близко друг к другу, чтобы реализовать оптимальную локализацию звукового изображения 4-х полосной акустической системы.
Чтобы этого избежать отражений для в среднем высокочастотном диапазоне используется ряд небольших сферических выступов, которые вычисляют оптимальную форму и размеры микрокупола на поверхности, чтобы предотвратить дифракцию.

Сферические выступы на ободе динамика.

Схема кросовера разработана с помощью компьютерного моделирования и имеет чрезвычайно низкое сопротивление постоянным током и искажения.
Конденсаторы были выбраны путем тщательного измерения каждого. Проводка была выполнена бескислородной медью высокой чистоты.
Входные терминалы были позолочены (реальное золото).
Толщина передней панели составляла 38 мм.
Задняя панель из пиломатериалов Sitka с отличными характеристиками затухания и красивым звуком, используемым при производстве фортепиано. Другие части корпуса
используют двухслойную древесностружечную плиту из хвойной древесины.
Сверху –
шпон из орехового дерева для реализации высокой жесткости и устойчивости к атмосферным воздействиям.

Пробежимся по характеристикам:

Мощность максимальная 180 ватт, номинальная 60 ватт.

Чувствительность 91dB/W/m.

Диапазон воспроизводимых частот 23Hz〜80kHz.

Сопротивление 6 Ом.

Размер 1,000×510×420mm

Я думаю теперь вы понимаете насколько сложны и уникальны были акустические системы Diatone топового класса. Но что происходило в самом начальном диапазоне? И здесь компания была невероятно щедрой, и в следующем, 1990 году, активно рекламировала модель Diatone DS-66Z.

Стоимость пары 66Z составляла 92000 йен (46000 йен за одну колонку). Эта акустика была по размеру сопоставима с топовыми Diatone DS-1000, но оснащена фазоинвертором, для повышения отдачи в нижнем регистре, расположенном сзади.

НЧ-динамик имел диаметр 27 см и представлял собой знакомый гибридный сендвич из арамида (arramid). В DS-66Z в гибридную структуру диффузора был внедрен аморфный кремнезем прочность которого улучшается на 15% по сравнению с прежними вариантами.
В середине диапазона используется динамик диаметром 10 см. Он тоже из арамида в конической части, но в центре он оснащен новейшим омега-титановым куполом имеющим высокий удельный модуль упругости, и улучшенные внутренние потери.

Твитер куполной формы и диаметром 2,5 см работает в области высоких частот.
В качестве материала купола используется бор с превосходными характеристиками (напыленный на титановую основу), такими как высокая скорость реагирования на входные сигналы и подавление присущего металлическому материалу звука. Из за бора и структуры D.U.D., объединяющей динамик звуковую катушку, движущая сила, генерируемая в звуковой катушке, передается на купол без потерь. В результате мы улучшаем переходную чувствительность, предел частоты высокочастотного диапазона, линейность и сопротивление входному сопротивлению.
Кроме того, единичная структура использует гибридную структуру метода DM – вся пластина смонтирована в единое целое с рамой для ослабления естественного резонанса.

DS-66Z имеет магнитную экранированную конструкцию и не будет оказывать негативного влияния на экран даже ЭЛТ телевизора.

Разделена проводка для низкочастотного динамика и СЧ, ВЧ, как это было ранее сделано в топовых моделях!
В акустике использовали ламинированный сердечник Orient для катушки, бескислородную медь для провода, тщательно подобранный по номиналом конденсатор и сопротивления, а также проводились повторные измерения и прослушивание после сборки АС.

Корпус закруглен по бокам для предотвращения явления дифракции звуковой волны.
Кроме того, в DS-66Z в полной мере была задействована проприетарная компьютерная технология моделирования Diatone использующая модальный анализ для проектирования корпуса, что позволило создать корпус с жестким распределенным резонансов.

Читая о бюджетной акустике Diatone, не знаю как у вас, а у меня сложилось впечатление, что речь ведется о каком-то фантастически крутом пришельце из будущего, каком-то звездолете из соседней галактики.

Ну что-же, двигаемся дальше по временной шкале и исследуем рекламные постеры. На шкале застыло значение – 1994 год. Год выпуска акустической системы Diatone DS-1000ZA. Стоимость – 260000  японских йен за пару.

Эта акустика мне прекрасно знакома, я являюсь ее обладателем.  По размеру она ощутимо превосходит оригинальные Diatone DS-1000, почти как DS-2000, но поуже в ширине.

Diatone DS-1000ZA использовала НЧ динамик диаметром 27 см, знакомая гибридная структура из арамида, но подвес представлял собой особую структуру (HD – High Dampfer), из особой пластичной пропитки. Средний и высокочастотный динамики имели диаметр 6 и 2,3 см, но поражало, что это были B4C! Да, те самые фантастические динамики от V9000 из чистого бора, сформированные в плазме с температурой в 3 раза выше, чем на поверхности Солнца. Упругость и внутренние потери сравнимы с кристалическим алмазом. Акустические системы  Diatone DS-1000ZA специально создавались под новый, еще более высокий стандарт качества, совместимый с цифровым аудиосигналом следующего поколения: High Resolution.

Технические характеристики были следующие:

3-х полосная акустическая система
Максимальная мощность: 180 ватт (EIAJ)
Диапазон частот: 35Hz〜60kHz
Чувствительность: 90dB/W/m
Сопротивление: 6 Ом
Вес: 31 кг одна штука
Размер: 690×360×300mm

Внутрення проводка выполнена из OFC меди.

К акустике выпускались родные подставки DK-1000ZA – стоимость комплекта которых – 60000 йен.

Эти акустические системы вобрали в себя совершенно фантастические технологии, купола только из бора со скоростью распространения звука 11 км в секунду, новое поколение подвесов, арамидный сендвич и тд и тд. По звучанию при этом они вышли очень ровные, выверенные, во всем держащиеся золотой середины, и из-за этого я сказал бы, что сдержанные.

В 1995 году Diatone выпустила последнюю модификацию 1000-ной серии, модель Diatone DS-1000ZX. Она отметилась меньшей ценой, по сравнению с предшественником (240,000 йен за ZX) и меньшей шириной воспроизводимого частотного диапазона (39Hz〜40kHz у ZX, а у ZA было 35Hz〜60kHz).

Отмечу только, что поздние модели серий ZA, ZX принципиально отличаются по звучанию от более старых моделей без букв и HR, HRX – это совершенно разные звуковые концепции.

Я не ставлю целью описать все модели акустики компании Diatone, есть огромное число роскошных моделей, которые мы пропустили следуя за рекламными постерами – это лишь пунктирная линия деятельности компании переодически выхватывающая какую то знаменательную дату на временной шкале.

В 1997 году выходит модель Diatone DS-2000ZX в концепции схожая с родственными моделями, но являющаяся флагманом линейки и вобравшая в себя включительно технологию A.D.M.C.

Финальным аккордом прозвучал выпуск акустических систем Diatone DS-20000B Klavier в 1998 году. Всего было выпущено только 200 пар стоимостью 1,100,000 йен за пару.

Вы скажите, да, Diatone все же сделала акустику на базе 2000 модели. Но нет, размер хотя и больше, чем у 1000, но меньше 2000. НЧ динамик по прежнему имел размер, как  и у DS-1000 – 27 см – идеальное сочетание, компромисс между скоростью и глубиной. Среднечастотник был больше, чем в модели 10000. С одной стороны, можно предположить, что это могло бы разрушить баланс между низкими и средними частотами, но компания, чтобы этого не случилось снабдила акустику магнитами Alnico (Алюминий-Никель-Кобальт) – значительно более мощными, нежеди феритовые, причем в купе с технологией A.D.MC.-m. Последняя буква “м” – означала “musiс” – указывая на музыкальность, а кроме того на то, что в акустике магниты Alnico.

В остальном был весь роскошный набор от Diatone – боровые динамики  B4C, A.D.M.C.-m, D.U.D., арамидный сендвич и кроме того великолепный корпус из того же материала, из которого изготовляют корпус фортепиано.

В 1999 году подразделение Diatone было закрыто. И после этого формально Diatone не существовало, но это не относится к знаковым событиям, когда компания Mitsubishi Electric вспоминала какое влияние она имела в мире аудио и временно баловала любителей аудио своими продуктами, приурочивая их выпуск к знаменательным датам.
Например, несмотря на то, что официально компании Diatone не существовало с 1999 году, в 2005 году, в честь 60 летия Mitsubishi Electric выпускает новую модель акустических систем Diatone DS-MA1.

Приведу немного в переводе с японского информации об этой модели напольников с СЧ-рупором.

Точные и динамичные звуки передают волнение музыки. Акустические системы DIATONE от Mitsubishi Electric Engineering «DS-MA 1» используют лучшие материалы и технологии. Эти колонки нацелены на идеал «воспроизведения оригинальной музыки», выражающей всю сущность музыки.

Ну все, побежал покупать.

СЧ и ВЧ – это по прежнему фантастический B4C – купола из чистого бора. Магниты теперь использовались супермощные неодимовые (которые сравнимы с Alnico). Акустика создавалась для топового класса оборудования.

Diatone DS-MA1 – это трехполосная акустическая система. Нч дианмик имеет диаметр 30 см. Сч динамик – 7,5 см. ВЧ – 3 см.

С 2006 года компания активно внедряется в сферу автомобильного аудио, предлагая динамики Diatone DS-SA3 + усилитель и тд. Комплект Diatone DS-SA3 предлагается по цене  257,143 йен.

Так продолжается довольно долго, пока “несуществующая” Diatone снова расправляет крылья выпуская модель за моделью в car audio.

Но, наконец, в 2016 году компания Diatone, официально снова восстановлена и готова к новым свершениям.

В свое 70-ти летие Diatone возродился и представил акустическую систему нового поколения на снова фантастических решениях.

Это полочники Diatone c дифузорами NCV представлены в 2016 году.  Вот, что говорит компания об этой акустике:

Акустика использует новый материал для дифузора – «проводимость нерва».

В 2017 году в продаже можно найти модель Diatone DS-4NB70 по цене 1200000 (1 миллион 200 тысяч японских йен) за пару.

Итак основа акустики – уникальный диффузор с чувствительностью нерва,  его компоненты углеродные нанотрубки и несколько видов смолы в материале диффузора. НЧ динамик имеет диаметр 16 см (NCV-R). ВЧ – 3 см купола NCV-R.  Скорость распространения звука у NCV-R равняется 6,3 км/сек. Вы наверняка сейчас скаажете, но как же так, ведь ранее у компании были динамики B4C с просто потрясающей скоростью 11 км в секунду, а теперь лишь 6,3 км. Но смысл в том, что в старых моделях Diatone только ВЧ и СЧ динамики имели купола B4C. В то время как НЧ-динамик было невозможно создать по такой технологии и он разумеется был значительно медленнее.  Дифузор же из NCV-R при чудовищной скорости 6,3 км/сек используется и в ВЧ и НЧ динамиках. Это фантастически круто. Используя один и тот же материал в вуфере и твитере улучшаем “реальность звучания”.

Характеристики CNV-R.

В динамике используется неодимовый магнит, но используется и ряд ноу-хау, которые были выработаны при использовании магнитов Alnico, что позволяет обеспечивать высочайшую скорость реакции диффузора.

Так же используется новая вихретоковые технологии подавления ECCT.

И DDM в креплении динамика.

По отзывам слушавших эти акустические системы Diatone DS-4NB70 они несмотря на небольшой 16 см НЧ-динамик показывали необыкновенно глубокий бас сопоставимый с напольными колонками. Акустика выполнена в рояльном лаке,скреплена титановыми винтами и прочее.

Немного характеристик:

Внутренняя проводка из материала компании Chord

Speaker Terminal

Титановые винты

АС играют  в высоком музыкальном разрешении полосу от 38Hz ~ 80 кГц. Выходной уровень звукового давления составляет 88 дБ (2.83V, 1m). Импеданс 4Ω. Внешние размеры 270 × 289 × 473 mm (ширина × глубина × высота) и весит около 17 кг / 1 штука.

Вот и подошел к концу наш краткий экскурс во времени, основанный на рекламных постерах компании Diatone. Многое еще можно было бы сказать, о моделях компании, технологиях, истории, с чего все начиналось, но не  в этот раз.

В заключение предлагаю посмотреть путь, который прошла компания Diatone начиная с 1946 года – он размещен на японском сайте самой Митсубиши. Символично, что он не обрывается, а идет в будущее.

Оставляем мысли, комментарии, как обычно, ниже обзора.

3,000 просмотров всего, 5 просмотров сегодня

Share

16 Comments on Вехи Diatone в постерах

  1. С обзором возникли лирические и очень тёплые воспоминания, связанные с концерном Mitsubishi. “Давным давно в далёкой галактике…” где-то во второй половине восьмидесятых, был у меня на хозяйстве достаточно редкий, в стране недо-победившего социализма, видеомагнитофон Mitsubishi. Номер модели уже стёрся из памяти, но среди впечатляющего множества представителей “видиков”, прошедших через мои руки, модель этой фирмы запомнилась навсегда, благодаря (возможно) уникальной функции TurboDrive. По крайней мере, даже в элитных моделях JVC и Akai такая функция мне не попадалась. В чём же была фишка? А в том, модели других компаний перематывали четырёхчасовые кассеты порядка шести минут. В лучшем случае пять с “копейками”. А у Mitsubishi менее чем за полторы минуты. По-памяти – минута и 15 секунд. При этом, это не было тупой скоростной перемоткой. Скорость была трёхступенчатой и при разгоне, и при торможении. Приблизительно 80% ленты просто пролетали как сверхзвуковой истребитель!

    Мне бы ваши заморочки, наверняка подумает большая половина читающей “молодёжи! Но если привязаться к реалиям того времени, когда вам наконец-то приносят “свежую бомбу” типа “Однажды в Америке”, и всего на 3 часа посмотреть, а она даже не перемотана в начало…вот тогда и познавалось в сравнении, что такое шесть минут по сравнению с полутора от фирменной фишки TurboDrive от Mitsubishi 😉

  2. да по мимо диатонов в мире немеренно довольно правильной акустики….и тут ассортимент разбегается по всему экватору… говорить что диатон это то что доктор прописал..отнюдь..на вкус и цвет товарища нет..слушал как то 77 от диатон…ни куя не понял то ли подвесы сухие то ли….уйня уйней..как говориться на вкус и цвет…поэтому мое мнение..акустика это то что вам нравиться лично…это ваши предпочтения вкусы и прочее…доверяйте ушам…

  3. @ Capitan Tenkesh:
    Ну оценивать компанию по одному лишь продукту средне-начального уровня вообще неправильно.А ещё более неправильно выносить суждения по б/у.Особенно когда не знаешь что пациент “скорее мёртв чем жив” или наоборот.А 77-е Диатоны-хорошая акустика для своего времени,но как бы выразиться поточнее…чтобы никого при этом не обидеть…Ну это массовая модель и далеко не вершина.Можно даже провести какие-то параллели и аналогии с советскими S-90.Я ни в коем разе ни сравниваю эти колонки между собой,но задачи у них были схожими: заполнить массовый рынок по максимуму.Что и тем и другим удалось.А в остальном-все правильно.На свете много акустики хорошей и…разной.Но то что Диатон внесли в разработку инновационных систем большую лепту – сомнению не подлежит.Это что касается прошлых заслуг.Ну а что будет в будущем-поживём,увидим.Выдавать авансы нынче не принято.

  4. алекс простите погорячился…да но цена 60 000 иен за одну штуку 77 не очень дешего .. но я думаю там проблемма в подвесах когда подсыхают звук уходит навсегда..

  5. 120000 иен за пару-это примерно 1500-1600 долларов что соответствует среднему Хай-Фай уровню.Самые дорогие Диатоны дороже почти в 10 раз.Ну в восемь то уж точно.А подвесы-да,с этим часто беда.

  6. @ Capitan Tenkesh:
    Разрешение у Diatone DS-77 HRX великолепно. У меня такие были. Верха с серединой тоже замечательны. А баса не хватало.Хотя подвесы были обработаны японской жидкостью с двух сторон.Подвесы мягкие. Но бас не устраивал. Он вроде бы есть но нет глубины масштабности что ли. Решил продать и купить Coral DX-seven2 без прослушки. Только в интернете по роликам слушал. Но меня они зацепили и я рискнул. Заказывал во Владивостоке. Думал долго будут идти но они пришли за 2 недели. Косметика на 4+. Огорчило то что твиттер на одной из колонок работает то не работает. Может работать а потом нет. Громкости дашь начинает играть. А в остальном всё ОК. Так вот когда первый раз подключил акустику и поставил Pink Floyd The Wall я был в шоке. Это то что я хотел . И именно по басам. Верха и середина ну просто замечательные. Вообщем очень доволен не считая данного казуса. Конструкция З/Я. http://audio-database.com/CORAL/speaker/dx-seven_ii-e.html

  7. @ Alex:
    77 не соответствует среднему хай-фаю, они здорово выше. Что они не хай-енд – это да, но вообще не средний hi-fi. Просто не надо их на всякой бюджетной хрени включать.

  8. там помимо подвесов есть еще шайба центрирующая которая тоже сохнет и без того малый ход диффузора становится еще меньше…читал на форумах что в питере есть фирма то ли диффузор называется которая восстанавливает динамик на все 100%
    77 слушали источник wadia усь electrocompanient 30 кг кабеля из этой темы. разрешение очень высокое но звук какой то супер стерильный..бас необычный интересный..в меру глубокий вот еще сцена далеко не образцовая…

  9. 2 Frosso68

    У меня как-то такое было. Тоже с ВЧ. Думал, хана динамику. Разобрал, как его не дёргал, всё ок. Электролиты подсохли. Поменял на нашу плёнку, которая копейки стоит, и всё заиграло снова 🙂

  10. @ vovans:
    В коралах стоят плёночные конденсаторы.Пробовал менять местами.Та же ситуация.

  11. Очень уж мне нравятся внешне DS-251MK2 и из 20-й серии. Например, DS-26B и т.п… Стоит ли вообще на них смотреть? Внешне прям очень хотелось бы, но если они звучать не будут, то какой толк от них (

  12. про 26-е нашёл 🙂

    DIATONE DS 26B – мягкие просмоленные подвесы, звук понравился, сцена на уровне Technics SB-400, звук ровный ничего не выпячивает, но несколько мутноваты, по мне не хватает детализации.

  13. @ vovans:
    В обзоре все написано, что стоит, что не стоит. Все это интересно. Но следует держать в уме, что акустика высокого разрешения пошла с серии DS-1000, короче с 83 года и далее. Вот она и соответствует всем аудиофильским притязаниям. Акустика более старая имеет больше меломанский формат, как ты говоришь – помутнее. Это не на базе личного опыта, так как я старые модели старее 501 не слушал, а на базе высказываний разработчиков этих АС, из их воспоминаний, Что я тонны перечитал для этого материала.
    Мне нравятся модели 77, 1000, 2000 без букв, 77 с буквами HR, HRX, Z. Не зашли по звуку более поздние модели, совсем другое звучание, не мое, менее сочное.
    Старая 500-я серия по звуку погрязнее, не такая точная, как 77-1000

  14. Выиграл DIATONE DS-26B, теперь жду. Они понравились чисто внешне, но теперь я начинаю надеяться, что и играть будут для винила нормально ) Вот ещё один отзыв по ним:

    “Звучат они лучше чем самая младшая (может быть, старшая?) модель из 80х.
    501, 77 и 66 вообще посредственные аппараты.
    26-е по звуку напоминают Spendor 1/2, (также несколько воздуха не хватает), но отличная сцена и локализация. Разные эти колонки 70х и 80 х. В 80х уже начинается пафос и деление дорого и “хорошо” и дешево хорошо не бывает”

Leave a Reply
